西门子step7-mirco/win数据块编辑的用法

西门子step7-mirco/win数据块编辑的用法

数据块用来对变量存储器V赋初值，可用字节、字或双字赋值。注解(前面带双斜线)是可选项目。如图1。

编写的数据块，被编译后，下载到可编程控制器，注释被忽略。

数据块的第一行必须包含一个明确地址，以后的行可包含明确或隐含地址。在单地址后键入多个数据值或键入仅包含数据值的行时，由编辑器指定隐含地址。编辑器根据先前的地址分配及数据长度(字节、字或双字)指定适当的V内存数量。

数据块编辑器是一种自由格式文本编辑器，键入一行后，按ENTER键，数据块编辑器格式化行(对齐地址列、数据、注解；捕获V内存地址)并重新显示。数据块编辑器接受大小写字母并允许使用逗号、制表符或空格，作为地址和数据值之间的分隔符。

在数据块编辑器中使用“剪切”、“复制”和“粘贴”命令将数据块源文本送入或送出STEP 7-Micro/WIN 32。

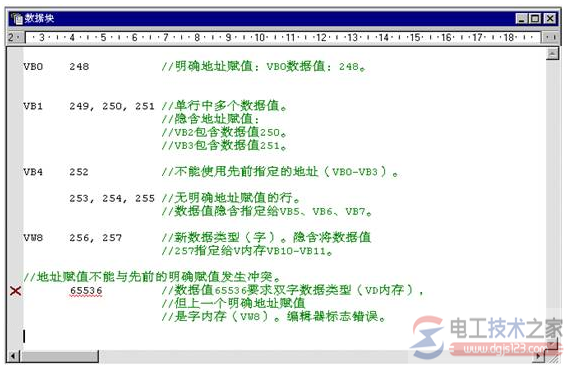

图1  数据块

注意，块需要下载至plc后才起作用。
