西门子plc调节阀模拟量输出应用实例

1、控制要求

图1，为调节阀外观，该调节阀能够接收0-10V信号来进行开度调节，其中10V代表100％开度，0V表示0％开度。请设计从plc输入开度信号进行调节阀控制。


图1 调节阀

2、电气接线图

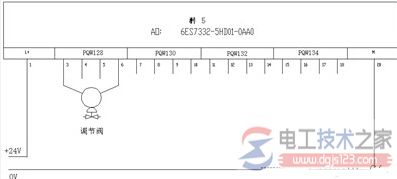

如图2，为调节阀模拟量输出接线图，其中模拟量模块选用6ES7332-5HD01-0AA0，槽号为5。


图2 调节阀模拟量输出接线图

3、硬件配置

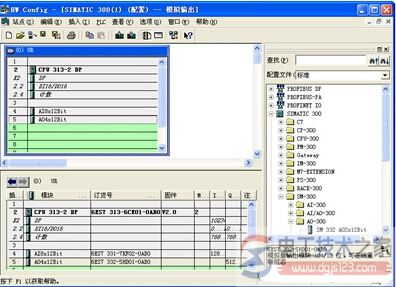

A、在s7-300 plc中的槽5插入AO模块，并进行硬件添加，如图3所示。


图3 添加AO硬件

B、设置模拟量模块的常规属性(如图4)。


图4 设置模拟量模块的常规属性

C、设置模拟量模块的地址属性，输出属性，这里采用电压输出。模拟量输出模块可以诊断下列故障：组态/参数分配错误；接地短路(仅对于电压输出)；断线(仅对于电流输出)；无负载电压L+。

D、保存硬件配置并下载，通过“在线”命令可以读出该模块的信息，包括故障信息。

4、软件编程

跟模拟量输入编程一样，模拟量输出也可以采用MOVE指令来进行，如将数值10000送入到PQW128，这时候可以测得该通道的模拟量输出电压为3.62V。
