西门子s7-200plc数据永久保存的方法

一、cpu的存储结构，cpu的存储区分为两大类：

1.RAM
易失型，需要供电为使其中的数据保持
存放的数据类型：V区、M区、T区、C区和工作存储区

2.EEPROM
数据永久保持型，就是常说的断电保持型。

存放的数据类型：V区、M区（默认为MB0—MB13，可设置）、某些C和plc程序（包括程序块，系统块，数据块）。

其中，RAM中的数据在断电后根据型号不同可以保持50--100小时，主要是通过CPU内部超级电容放电来提供电源，如果需要长时间保持数据则需要插入电池卡，可保持200天。电池卡订货号：6ES7 291—8BA20—0XA0 又叫BC293

二、cpu永久存储的原理

PLC断电可保持存储区指的都是断电时可将数据存入EEPROM中，即只有V区和M区（在系统块中可以设置）才可以；当CPU断电瞬间，设置好的V区和M区会瞬间将数据写入EEPROM中，当再次上电CPU会将EEPROM中的数据再写到对应V区和M区中，实现永久保存。

三、s7-200 cpu内永久保持型存储区eeprom的方法

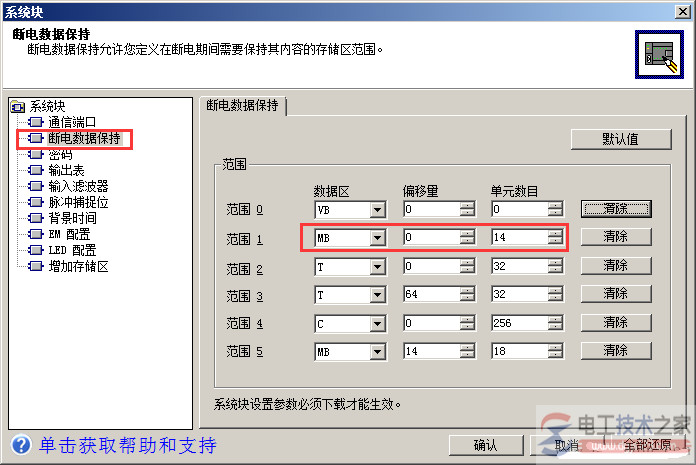

1．M区：MB0--MB13（默认设置），只需在系统块----断电数据保持---设置成自己需要的存储区即可，下载时需要将下载系统块进PLC中。

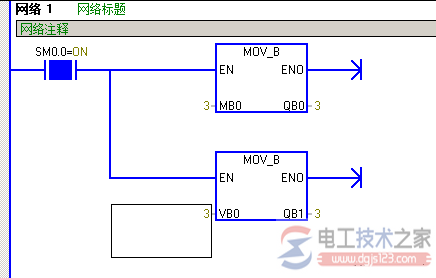

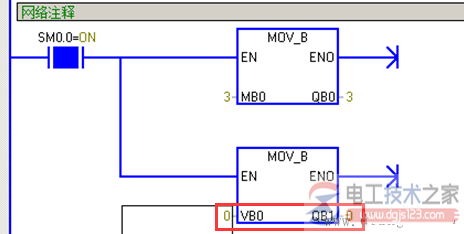

编写程序如下，监控，都对MB0和VB0写入3 然后关掉电源

然后再上电，监控MB0数据依旧保持为3 VB0数据变为0

2、V区：通过SMB31和SMB32来实现

SMB31和SMW32是S7-200一个特殊寄存器，专门用于将V区写入EEPROM
SMB31为传输请求和存储类型
SMW32为存储的V区位置

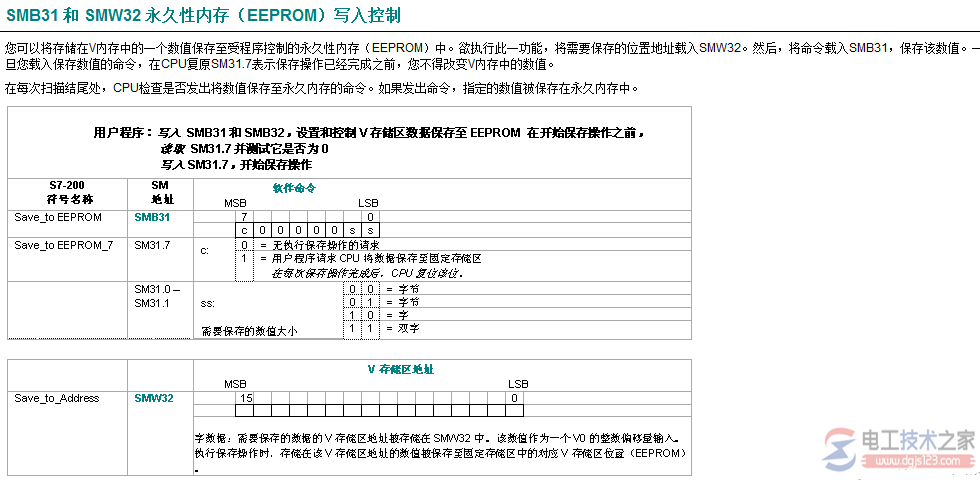

详细说明请参考上图或在“帮助”搜索“SMB31”

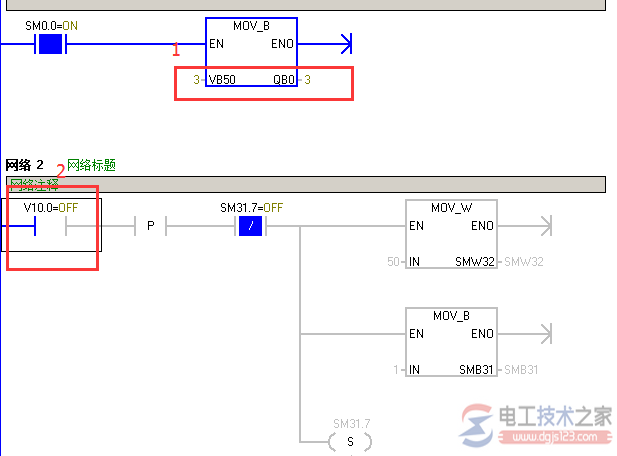

使用方法：编写程序

1、将“3”写入”VB50”
2、激活V10.0 将VB50中的数据对应的存入EEPROM中
3、断电再上电，仍旧保持

3、T与C的断电保持

计数器（C）和TONR型定时器可以断电保持，但是无法写入EEPROM中，是通过RAM存储，需要电池卡供电。

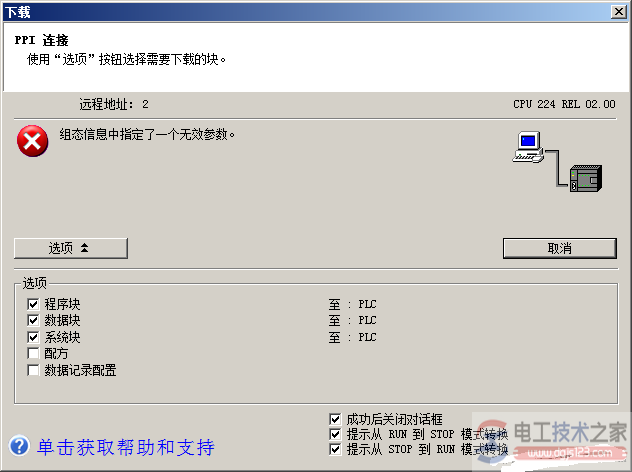

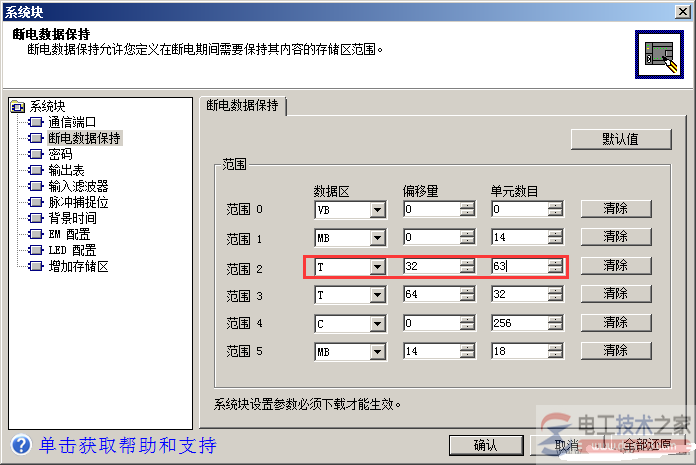

TON（T32-63）和TOF(T96-T55)类型定时器无法断电保持，请不要再系统块中设置这些存储区，否则下载程序是会报错。

4.数据块中编写
原理和初始化类似，每当上电后，数据块中写的数据会自动写入对应的存储区中，下载时要将数据块下载到PLC中。
在数据块中将 “3”写入VB0

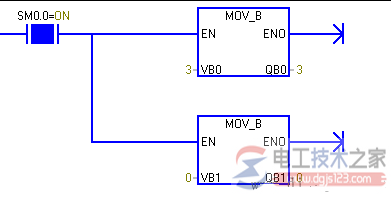

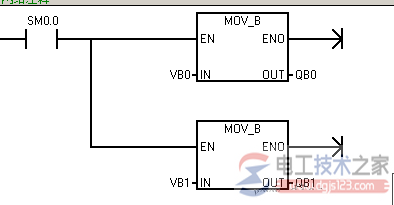

编写程序

下载到CPU，监控，VB0的值即为3 而VB1为0
