西门子s7-300通过prfibus-dp实现主从通讯的方法

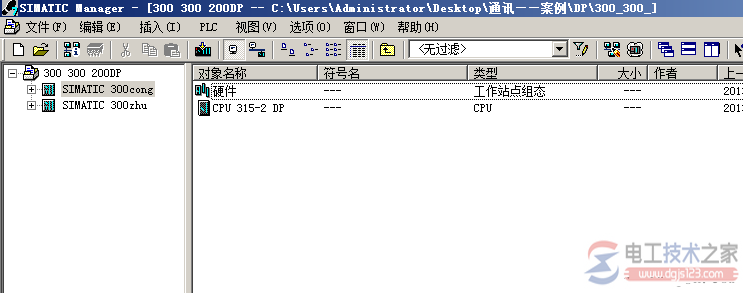

1、在项目管理器下建立两个plc，一个做主站、一个做从站：

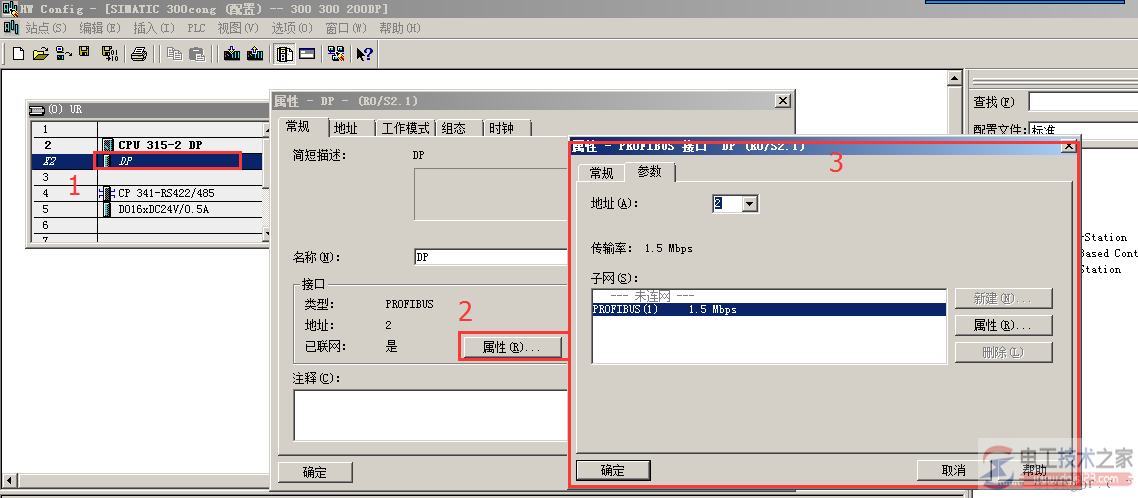

2、在从站的“硬件配置”下双击DP----PRIFUBUS属性----设置波特率 1.5M、站地址为2

3、选中“工作模式”-----勾选“DP从站”

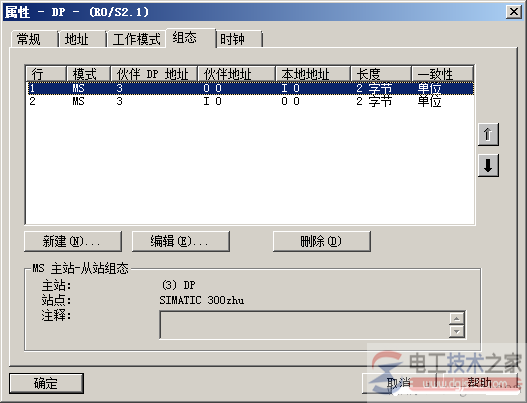

4、“属性”---- “新建”---- 输入输出
主站（输出）----从站（输入）
主站（输入）----从站（输出）

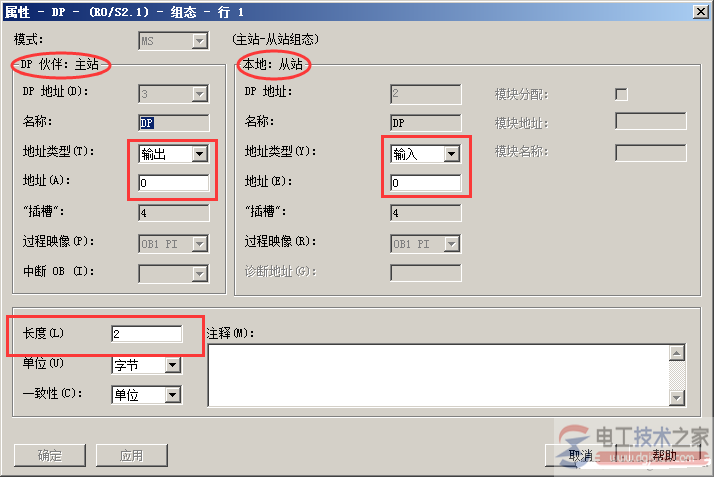

5、设置主站、从站的输入输出以及发送长度（此处将主站对应的输入输出地址也设置了，所以在配置主站参数时，可跳过此步骤）
然后“保存编译” 从站配置完成

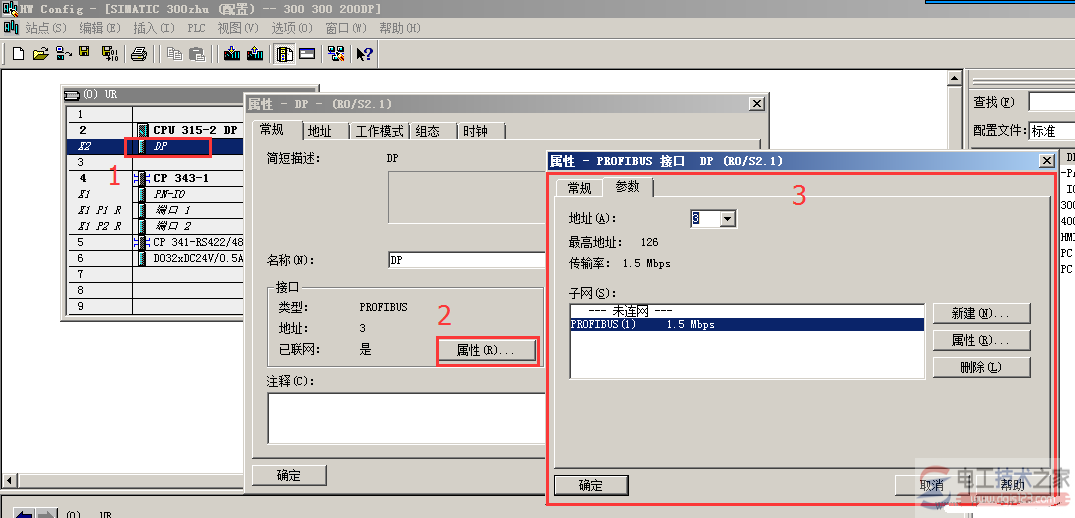

6、打开主站的“硬件配置”下设置主站PRIFUBUS的波特率与站地址



7、“工作模式”设置为“DP主站”

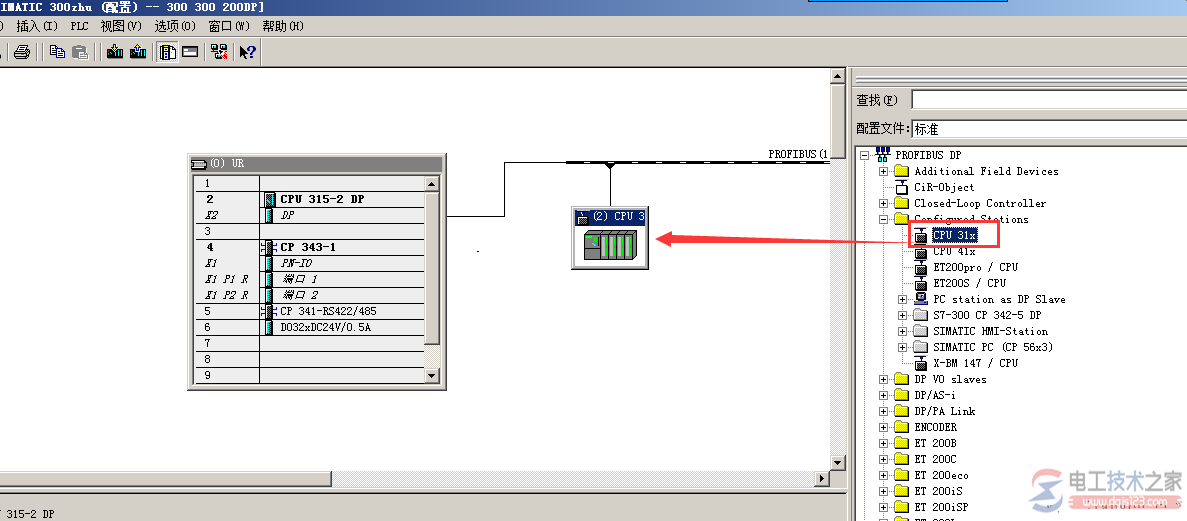

8、在PROFIBUS DP----Configured Stations中拖出建立好的从站

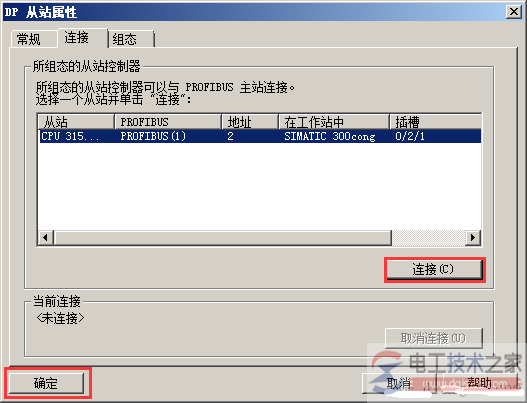

9、拖拽后弹出“DP从站属性”，点击“连接”，然后点“确定”，然后“保存编译”，主站配置完成
