西门子plc四开关控制一盏灯的设计方法
西门子plc实现用四个开关控制一个照明灯,任何一个开关都可以控制照明灯的亮与灭。
控制方案设计

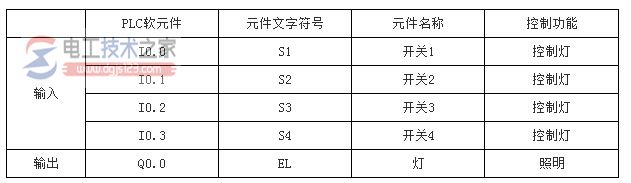

1、输入/输出元件及控制功能
输入/输出元件及控制功能
2、电路设计
设四个开关为I0.3、I0.2、I0.1、I0.0,根据控制要求可知,任何一个开关闭合时,灯都亮,如果再闭合一个开关时灯灭。
即,任何两个开关闭合时灯都灭,以此类推,可知当有奇数个开关闭合时灯亮,当有偶数个开关闭合时灯都灭,由此列出真值表如下表:

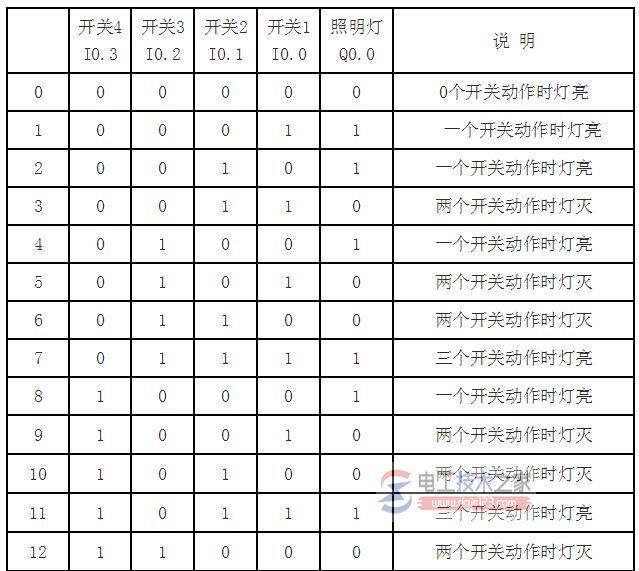

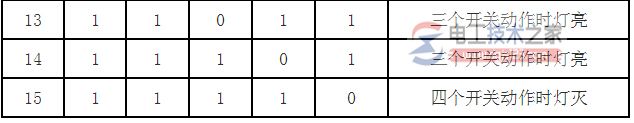

照明灯显示输出真值表

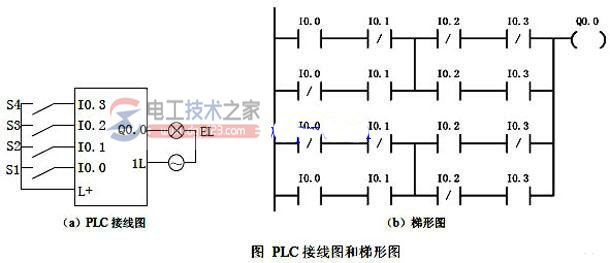

根据逻辑表达式画出plc接线图与plc梯形图,如下图:
西门子plc四开关控制一盏灯
