plc中S置位线圈指令符号与状态字

西门子plc中S置位线圈指令

符号：<address>
      ---(S)

说明：只有在前面指令的RLO为“1”(能流通过线圈)时，才会执行---(S)(置位线圈)；如果RLO为“1”，将把单元的指定<地址>置位为“1”；RLO=0将不起作用，单元的指定地址的当前状态将保持不变。

MCR (主控继电器)依存关系

只有将置位线圈置于激活的MCR区内时，才会激活MCR依存关系。在激活的MCR区内，如果MCR处于接通状态并且置位线圈有能流通过，将把寻址位的状态置位为“1”。如果MCR处于断开状态，则无论能流状态如何，单元指定地址的当前状态均保持不变。

状态字：

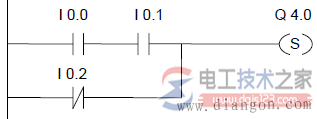

实例：

满足下列条件之一时，输出端Q4.0的信号状态将是“1”：①输入端I0.0和I0.1的信号状态为“1”时；②或输入端I0.2的信号状态为“0”时。

如果RLO为“0”，输出端Q4.0的信号状态将保持不变。

如果实例梯级在激活的MCR区之内：

1、MCR处于接通状态时，则按以上所述置位Q4.0。

2、MCR处于断开状态时，无论RLO状态(能流状态)如何，Q4.0状态均保持不变。
