西门子plc循环处理的不同阶段的任务

作者:老电工时间:2020年04月22日 13:59

西门子plc程序中,在运行时采用循环执行用户程序的方式,这种工作方式,又称为扫描工作方式,这里介绍下西门子plc循环处理的各阶段的任务的区别,一起来看下。。

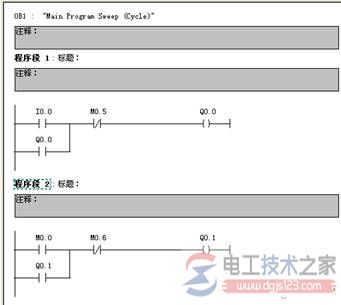

西门子plc循环处理的各阶段任务

1、操作系统启动循环时间监控。

2、cpu将过程映像输出区的数据写到输出模块。

3、cpu读取输入模块的输入状程序中的指令。

4、在循环结束时,操作系统执行其他任务,例如下载和删除块等。

5、cpu返回第一阶段,重新启动循环时间监态,并存入过程映像输入区。

6、cpu处理用户程序,执行用户控。

为什么不是像其他plc那样,在本次扫描周期结束的时候将过程映像输出区的数据写到输出模块,而是在下一个扫描循环周期才写到输出模块?这样不是产生了一个扫描周期的延迟吗?回收三菱plc

plc的扫描工作方式是一种重复的循环过程,就像时钟一样,23点59分59秒过了就是下一天的0点0分0秒。

看似进入了下一天,实际上只差一点点时间。在下一扫描周期的开始将数据输出到外设,与本周期结束时输出的效果基本上一样。

这两种方法的输出时间相差不是一个扫描周期,基本上没有差别。
