plc控制系统供电与接地设计方法图解

plc控制系统供电与接地设计方法

一、系统供电设计

1、供电系统的保护措施
① 隔离变压器
② 交流稳压器
③ ups电源
④ 晶体管开关电源

2、电源模块的选择
① 电源模块的输入电压
② 电源模块的输出功率
③ 扩展单元中的电源模块
④ 电源模块接线

3、供电系统的设计

二、接地设计

1、接地的要求
① 接地电阻一般应小于4Ω
② 要保证足够的机械强度
③ 要采取防腐蚀措施，进行防腐处理
④ 单独设计接地

2、地线的种类
① 数字地  各种开关量（数字量）信号的零电位
② 模拟地  各种模拟量信号的零电位
③ 信号地 是指传感器的地
④ 交流地  交流供电电源的地线
⑤ 直流地  直流供电电源的地线
⑥ 屏蔽地 （也叫机壳地）为防止静电感应而设

3、接地的处理方法
① 一点接地和多点接地
② plc组成的控制系统一般都采用一点接地。
③ 交流地与信号地不能共用
④ 浮地与接地的比较
⑤ PLC系统还是以接大地为好。
⑥ 模拟地，对于模拟信号可采用屏蔽浮地技术。
⑦ 屏蔽地

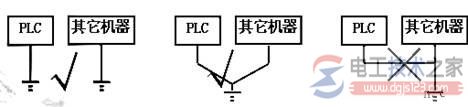

采用专用接地或共用接地的接地方式：
