【图】plc梯形图设计的四项原则

有关plc梯形图设计的四项原则，要求水平不垂直，线圈右边无接点，左大右小、上大下小，双线圈输出不可用，以此来规范plc梯形图程序的设计规则。

plc梯形图的设计原则

1、水平不垂直

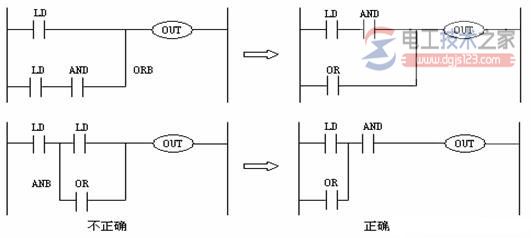

梯形图的接点应画在水平线上，不能画在垂直分支上。

2、线圈右边无接点

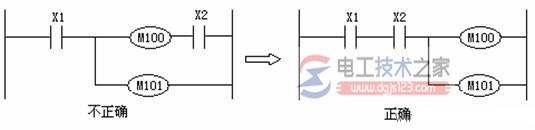

不能将接点画在线圈右边，只能在接点的右边接线圈。

3、左大右小，上大下小

有串联电路并联时，应将接点最多的那个串联回路放在梯形图最上面。有并联电路相串联时，应将接点最多的并联回路放在梯形图的最左边。

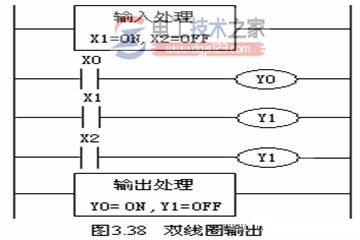

4、双线圈输出不可用

如果在同一程序中同一元件的线圈使用两次或多次，则称为双线圈输出。这时前面的输出无效，只有最后一次才有效，一般不应出现双线圈输出。
