plc系统错误记录功能的原理

plc多有错误记录区。如cj系列机，每出现一个错误，操作系统将在错误记录区中存储一个错误记录。出错记录包括错误代码(存入a400)，出错内容(出错信息，也用代码表示)和出错时间。最大可以存储20个记录。

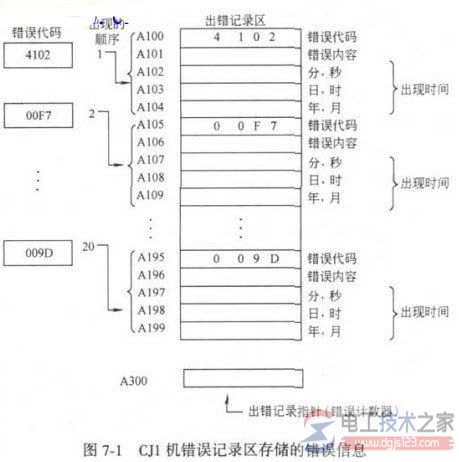

当这个记录数超过20个时，最旧的记录(a195 ~ a199)被删除。最新的记录存在a100 ~ a104中。图7-1为cj1机错误记录区存储错误信息的情况。

通过接通出错记录指针复位位 (a50014)可以复位出错记录指 针，从手持编程器或cxp编程软 件都可有效的消除出错记录。复位指针不能消除出错记录区的内容。

cv系列机还可把错误信息转存到dm或em区，最多可存 2047个记录。c系列机对是否进 行错误记录，可做选定。

错误记录可用编程器阅读，也可在cxp软件plc错误窗口上查看。图7-2就是在编程软件上 看到的某出错信息。

如果有的plc没有进行故障记录的功能，必要时，用户也可编写一些故障记录及处理程序。可利用指令执行中的出错标志，或不希望的结果进行记录与处理。
