威纶触摸屏通讯端口的设置教程

MT500系列、TK6070与PLC相连是用500的连接线。MT500系列有两个通讯口（RS485、RS232）,使用RS485接口时触摸屏上是公座插母头，使用RS232接口时触摸屏上是母座插公头。

TK6070只有一个通讯口是公座插母头，既可以当RS485接口也可以当RS232接口使用，所以只能有一种在使用，不过可以通过接口引出线来实现同时使用。

MT6000系列、MT8000系列、TK6102与PLC相连是用6000的连接线。MT6000系列、MT8000系列、TK6102都有两个通讯口(RS485、RS232）,使用RS485接口时触摸屏上是母座插公头，使用RS232接口时触摸屏上是公座插母头。

常见的PLC的通讯接口的使用：西门子—485，三菱—422，信捷、LG、欧姆龙、松下都是—232的。

各种plc与威纶触摸屏的连接

1、CPM系列与威伦MT8000系列连接线
威纶MT8000人机接口 PLC CPU 9针D形端口
9针D形母头端口 D形公头端口 RS232

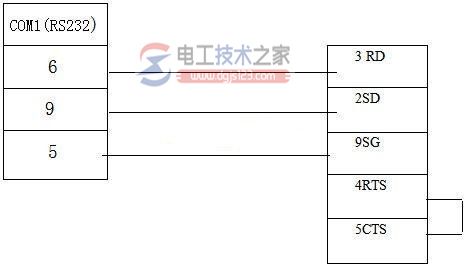

2、CPM系列与威伦TK6070的连接线
威伦TK6070 PLC CPU 9针D形端口
9针D形母头端口 D形公头端口 RS232

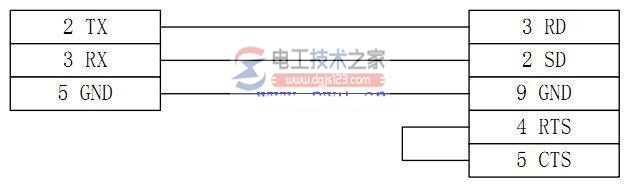

3、CPM系列与威伦MT500系列的连接线
威伦MT500系列人机接口 PLC CPU 9针D形端口
9针D形公头端口 9针D形母头端口

LRC简单函数：

复制代码代码示例:

static unsigned char LRC(auchMsg,usDataLen)

unsigned char *auchMsg ; /* 要进行计算的消息 */

unsigned short usDataLen ; /* LRC 要处理的字节的数量*/

{ unsigned char uchLRC = 0 ; /* LRC 字节初始化 */

while (usDataLen--) /* 传送消息 */

uchLRC += *auchMsg++ ; /* 累加*/

return ((unsigned char)(-((char_uchLRC))) ;
