rom写入器

调试好的程序通常要保存，固化在有长久记忆功能的只读存储器 eprom 中是保存程序的方法之一。f-20mw型 rom 写入器就是配合 f1 系列 pc 中ram／rom共用型基本单元而设计的。

具体功能：

将基本单元 ram 中的程序传送到 rom (eprom) 中固化；能将 rom 中的程序传送到基本单元的ram中去；比较 rom 与ram中的程序是否完全相同；检查 rom 中是否有程序。

一、rom写入器的安装方法

1、把 pc 的 ram 中的程序传送到eprom卡件中固化要进行下面的部件拆装。

①断开基本单元电源；

②把附于 f-20mw 上的写入器操作系统 rom 卡拔下，并插入 pc 中安装 rom 卡的位置；

③拔下 pc 左边的长条形插座盖板；

④将 rom 写入器通过这个插头安装在基本单元上；

⑤将用来固化用户程序的 eprom 卡件，安装在原来存放写入器操作系统 rom 卡的位置。

⑥ 接通电源，准备固化。

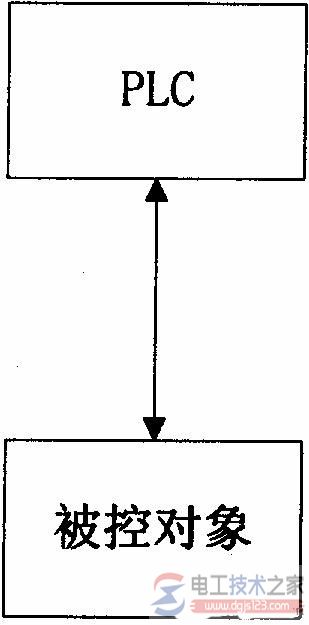

如图：

2、固化结束后的拆装工作

①断开基本单元电源。 来自：电工天下

②从f-20mw 写入器上拔下已固化了用户程序的eprom卡件。

③从基本单元上拔下f-20mw写入器及写入器操作系统rom卡。

④将固化好用户程序的eprom卡件安装在基本单元的rom 卡的位置

⑤接通电源，可编程控制器将运行在eprom卡件的程序。

3、写入器的固化操作

①将可编程控制器的ram中的程序写入eprom卡中，操作“写入键”，此时写入键led灯亮。

②将用户程序eprom卡件中的程序送入可编程控制器的ram中，此时读键 led 灯亮。

③将可编程控制器中ram的程序与eprom卡件中的程序进行比较，此时比较键led灯亮。

④先操作以上三个键中任何一个，再“按执行键”，便执行以上三个键的功能；若不操作以上三键之一而直接操作“执行键”，则是检查用户rom卡中是否有程序。

写入器的操作键如下图：

二、操作过程的led灯显示

当操作“执行键”后，便执行相应功能，执行led灯亮；执行完毕，相应功能led灯、执行led灯灭。

在进行程序比较时，若ram与rom中程序完全相同，比较完毕，则比较led灯灭，执行led灯也灭；若不同，则执行led灯不停闪烁，再按一次“执行键”，就解除了比较功能。

在检查rom有无程序时，是这样指示的。若已有程序，执行led灯会不停闪烁；若无程序，执行led灯自动灭。
