建筑电气电线保护管敷设要求与方法

电线保护导管敷设

（1）一般要求
①电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线和固定牢靠:
管长度每超过30m，无弯曲；
管长度每超过20m，有一个弯曲；
管长度每超过15m.有两个弯曲；
管长度每超过8m，有三个弯曲

②垂直敷设的电气导管遇下列情况之一时，应增设固定导线用的拉线盒，且拉线盒中应有适当的导线余量：
管内导线截面为50mm2及以下，长度每超过30m；
管内导线截面为70～95mm2，长度每超过20m；
管内导线截面为120～240mm2 ，长度每超过18m。

③电线保护导管与其他各种管道的最小距离应符合国家规范有关规定。

④电气配管经过建筑物的沉降缝或伸缩缝处，必须设置补偿装置。

⑤电气配管工程中所采用的管卡、支吊架、配件和箱盒等黑色金属附件都应作镀锌或涂防锈漆等防腐措施

（2）电气导管的连接

薄壁钢管和厚壁钢管都严禁采用直接对口焊接的方法进行连接。

1）薄壁钢导管
①薄壁钢管当采用螺纹连接时，管端螺纹长度应等于或接近于管接头长度1/2，其管螺纹处不应有明显锥度，连接处管螺纹光洁无缺损、紧密、牢固无松动，外露丝扣宜为2～3扣。


②套接扣压式薄壁钢管应采用专用工具压接连接。套接扣压式薄壁钢管当管径为Φ25及以下时，每端扣压点不应少于2处；当管径为Φ32及以上时，每端扣压点不应少于3处。

③套接紧定式钢导管，连接套管的长度应在管外径2～3.5倍的范围内，当管径为Ф32mm以下时，连接套管每端的紧定螺钉不应少于1个，当管径为Ф32mm及以上时，连接套管每端的紧定螺钉不应少于2个，紧定螺钉应处可视处，连接处应涂电力复合酯或导电性防锈酯。

2）厚壁钢导管

①厚壁钢管的连接应采用螺纹连接或套管焊接连接。埋设于混凝土内的导管内壁应做防腐处理，外壁可不防腐处理。

②采用丝扣连接的，管端螺纹长度应等于或接近于管接头长度1/2，外露丝扣宜为2～3扣。采用套管焊接连接的，钢管对口处应在套管中心，套管长度应为钢管直径的1.5～3倍。焊接后应及时清除焊渣并刷两度防锈(腐)漆进行保护。

3)塑料管
套管连接时，套管长度宜为管外径的1 .5～3倍，管与管对口处应在套管中心, 埋设在墙内或混凝土内的绝缘导管，采用中型以上的导管。

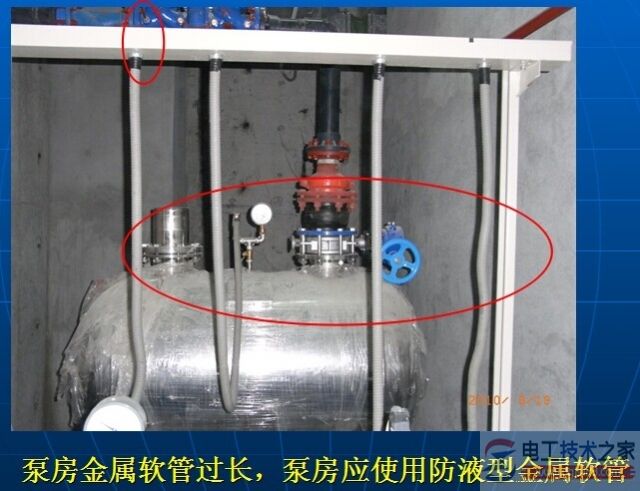

4)柔性导管

刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m。可挠金属导管或其他柔性导管与刚性导管或电气装置、器具间的连接采用专用接头。
