三相交流发电机原理与三相电动势正方向

作者:老电工时间:2020-11-11 09:14:13

有关三相交流发电机的工作原理,三相交流电是由三相交流发电机产生的,三个电动势的瞬时值表达式是什么样的,一起来了解下。

三相交流发电机原理

三相交流电是由三相交流发电机产生的,图(a)是一个三相交流发电机的原理示意图,主要由两部分组成,旋转的部分称为转子,在转子的线圈中通以直流电流,则在空间产生一个按正弦规律分布的磁场;

三相交流发电机原理1

图  三相交流发电机原理

(a)三相交流发电机原理示意图 (b)三相电动势正方向

外面固定不动的部分称为定子,在定子的铁芯槽内分别嵌入三个结构完全相同的线圈U1—U2、V1—V2、W1—W2,它们在空间的位置互差120°,称为三相定子绕组,U1、V1、W1称为三个绕组的始端,U2、V2、W2称为末端。

当发动机拖动转子以角速度ω匀速旋转时,三相定子绕组就会切割磁力线而感生电动势。

由于磁场按正弦规律分布,因此感应出的电动势为正弦电动势,而三相绕组结构相同,切割磁力线的速度相同,位置互差120°。

因此,三相绕组感应出的电动势幅值相等,频率相同,相位互差120°。这样的三相电动势称为对称三相电动势,设各相电动势方向为由末端指向始端,如图(b)所示。并以eU为参考量,则三个电动势的瞬时值表达式为:

电动势的瞬时值表达式

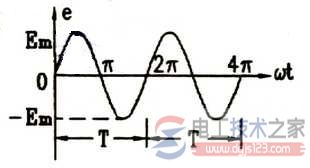

波形图、相量图如图3-2所示。任一瞬时,对称的三相电动势之和为零,即

三相电动势之和

三相电源中三个电动势依次达到最大值(或零值)的先后次序称为三相电源的相序,式(3.1)表示的三相电源相序为U—V—W—U,即V相滞后于U相,W相滞后于V相,称之为正序。如果相序为W—V—U—W,则称为逆序。工程上通用的是正序。

U相是可以任意假定的,但U相一经确定,那么比U相滞后120°的就是V相,比U相超前120°的则是W相,这是不可混淆的。

工业上通常在交流发电机引出线及配电装置的三相母线上涂上了黄、绿、红三色,用以表示U、V、W三相。
