装修时家用配电箱线路图二例

在房屋装修时，对家用配箱的选择是一个技术活，需要专业的电工来做，选择好配电箱之后，还需要设计各房间的线路图，小编分享二例家用配电箱实用线路图，供大家参考。

家用配电箱线路图

在家装旺季时，很多电工都在找家庭配电箱线路图，想获得最有价值的资料，相信这会你也忙开了吧。

1、两室一厅

一份清晰的规划设计合理的家庭配电箱线路图，可以帮助业主理清线路状况，当业主问你整个房子的线路图时什么样子时，你打开设计好的图纸，瞬间会让业主佩服不已。

在家装设计时，设计一个合理的家庭配电箱线路图，其实并不难。根据家庭户型的不同，家庭配电箱线路图会略有不同。

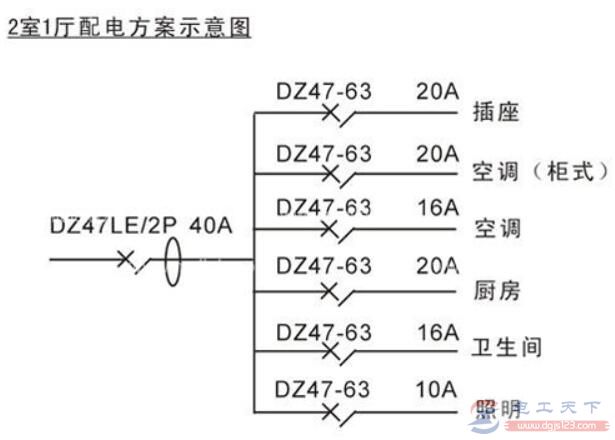

以下是两室一厅的家庭配电箱线路图，如图：

2、三室两厅

以下为三室两厅的家庭配电箱线路图，如图：

电路图说明：

开关选用2P断路器配漏电装置(空气开关带漏保)，具有漏电、短路保护功能。

选用DZ47-63断路器于每回路开关，用于线路和电器设备的过载及短路的保护。

以上简单介绍了二个家用配电箱线路图，不同的居室结构，在设计配电箱线路图时略有差异，希望对大家有所帮助。
