家用配电箱的标准尺寸大小

作者:老电工时间:2019年10月30日 16:58

在家居装修时,对家用配电箱的选择,是一个重要的工作,针对不同尺寸的配电箱,有时会出现选择困难的问题,这里介绍下家用配电箱的标准尺寸,家用配电箱的一般尺寸是多少,一起来了解下。

一、家用配电箱的标准尺寸

家用配电箱的尺寸相对较小,与一般工业配电箱尺寸相比,有点小巫见大巫的感觉,毕竟是家用的,还是以小巧与实用为主的。

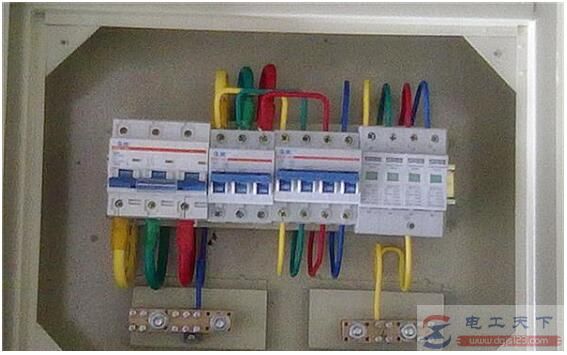

家用配电箱的标准尺寸大小(图1)

家用配电箱的标准尺寸大小为:

110mm*160mm*8mm、150mm*170mm*8mm、200mm*210mm*9mm、230mm*240mm*9mm、280mm*280mm*9mm、280mm*370mm*9mm、280mm*420mm*9mm、280mm*460mm*9mm、470mm*210mm*9mm、470mm*370mm*9mm、470mm*420mm*9mm、580mm*370mm*9mm、390mm*630mm*9mm。

在家居装修时,根据自己居室的实际情况,来选择合适尺寸的家用配电箱,一般会选用PZ30型号的箱子,这也是家用配电箱的主流箱子之一。

配电箱的安装规格尺寸:

明装:长325mm×宽210mm×高70mm。暗装:长300mm×宽182mm×高80mm。

一般高比宽多100mm,厚度最低为200,以50mm为单位进级,最厚不会超过400mm,如长X宽x厚200X300X200、300x400x200、400x500x250、500x600x300、600x800x300、800x1000x300、1000x1200x400等。

在实际操作中,家用配电箱的搭配情况以外观协调为准,并无国标作为规范,这一点请大家注意。

二、家用配电箱的选用与安装注意事项

家用配电箱一般包括:配电箱、配电柜、配电屏、配电盘、电器柜等部件,家用配电箱集中安装开关、仪表等设备等成套装置。

家用配电箱的标准尺寸大小(图2)

家用配电箱的选用:

通常,家庭使用的配电箱体积都比较小,不会占用过多的空间。但配电箱的尺寸大小也不是完全统一的,具体的尺寸需要根据以下2个方面来确定:

1、看房子面积

首先,家庭的面积越大,需要的供电量就越大,需要安装的开关也越多,配电箱的尺寸也会相应地提高。

比如一个小户型的开关数量一般在12个左右,中户型的开关数量在24个左右。大户型的开关则需要安装更多。当开关数量增加,配电箱需要的容量会更大,体积自然变大。

2、看家电数量

另外,配电箱的大小,需要结合家电数量和具体耗电量的多少来决定。即在确定配电箱尺寸之需要对计算家里的空调、热水器、暖气、电饭煲、电磁炉等电器的数量,以及每个电器的功率,最后计算出家庭用电量,然后将用大概用电量调高20%左右,再来选择合适大小的配电箱。

家用配电箱的注意事项:

1、家用配电箱施工用电配电系统应设置总配电箱、开关箱、分配电箱,并按照“总-分-开”的顺序进行分级设置。在家用配电箱施工用配电系统安装上要保证各配电箱、开关箱位置合理。

2、家用配电箱中的总配电箱,尽量靠近变压器或是外电源处,以便电源的正常引入。家用配电箱中的分配电箱,需安装在用电设备或负荷相对集中的中心地带,以确保三相负荷保持平衡。

3、家用配电箱的安装位置,要安装在干燥、通风部位,且无妨碍物,方便使用。禁止将配电箱安装在箱体内,以防火灾。

以上介绍了家用配电箱的标准尺寸,以及在选用与安装家用配电箱时的注意事项,希望对大家有所帮助。
