在家用配电箱的安装过程中,对配电箱进行正确的接线,是保证配电箱安全使用的前提。本文介绍了家用配电箱的正确接线方法,想了解家用配电箱怎么接线的朋友,可以看一看。
即要做到布线规整,保证横平竖直,又不能交叉,并照顾到多支路断路器的情况,务必做好引出线的规划与设置。
1、横平竖直
配电箱内的接线,一定要做到横平竖直,禁止出现出现90度的折弯。
2、不能交叉
出线与进线间不能交叉,为避免出现此问题,可以从断路器后面走线,若后面空间不够,则在主开关与第一个支路断路器之间留出1极(18mm)的距离,用于走线,操作完毕后,在此位置加一个盖板。
3、多支路断路器
在存在多个支路断路器时,有多少个支路断跨器,就要从主开关引出几根线,当引出线较多时,需要在该处压线鼻子、包热缩套,然后再接到主开关下口。

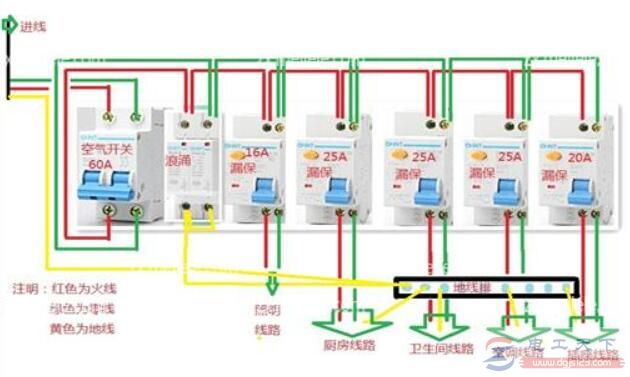

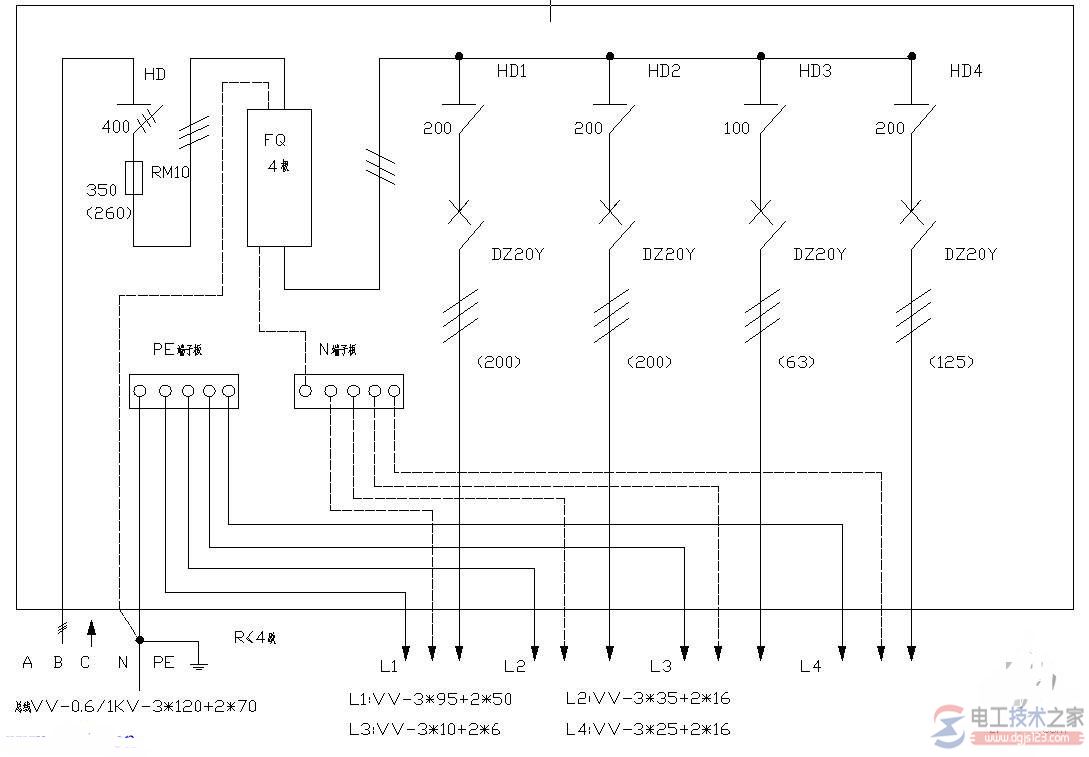

几个正确接线的家用配电箱:
以上介绍了家用配电箱的正确接线方法,希望对大家有所帮助。
