本文介绍了时间继电器的二种类型,不种功能的时间继电器的工作原理,并给出了时间继电器的图形符号,分别为通电延时时间继电器的触点与断电延时时间继电器的触点的图形符号。
通电延时时间继电器的触点,在继电器通电后,到达设定的延时时间触点动作,继电器断电后触点复原。
断电延时时间继电器的触点,在继电器通电后触点动作,继电器断电后,到达设定的延时时间触点复原。
时间继电器的图形符号:
1、通电延时时间继电器的触点
通电延时时间继电器的触点看圆弧,圆弧向圆心方向移动,带动触点延时动作。
2、断电延时时间继电器的触点
断电延时时间继电器的触点也是看圆弧,通电后触点动作。断电后,圆弧向圆心方向移动,带动触点延时复位。

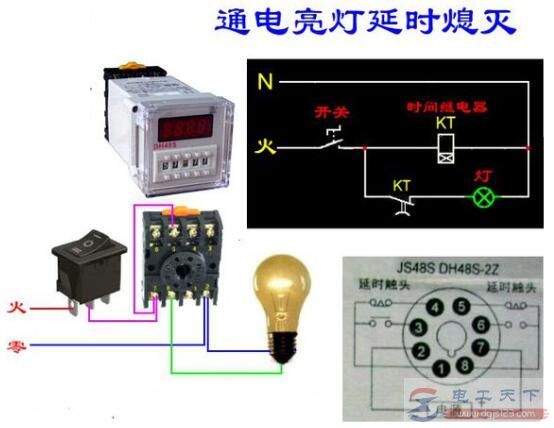

对时间继电器进行接线,难点在于延时触头转换的定时控制,在时间继电器实物接线图中,从线圈通电到延时触点完成动作,为继电器的延时时间,时间继电器的有几种接线方法。....
有关时间继电器的图形符号,包括通电延时线圈图形符号,断电延时线圈图形符号,时间继电器的触点图形符号,通电延时的各种触点的图形符号,断电延时的各类触点图形符号等。....
分享一些常见的时间继电器型号,并介绍了时间继电器的工作原理,继电器通电延时与断电延时的原理图解,以及时间继电器的符号表示方法等。....
以上就是时间继电器的图形符号与解释,希望对大家有所帮助。
