时间继电器实物接线图及接线方式(多图)

作者:老电工2019年12月27日 21:38

时间继电器进行接线,难点在于延时触头转换的定时控制,在时间继电器实物接线图中,从线圈通电到延时触点完成动作,为继电器的延时时间,时间继电器的有几种接线方法。

一、时间继电器的实物接线图

先预置所需的延时时间,然后接通电源,此时显示屏从零开始计时,当达至所预置的时间时,延时触头实行转换,数显保持此时的数字,实行定时控制。

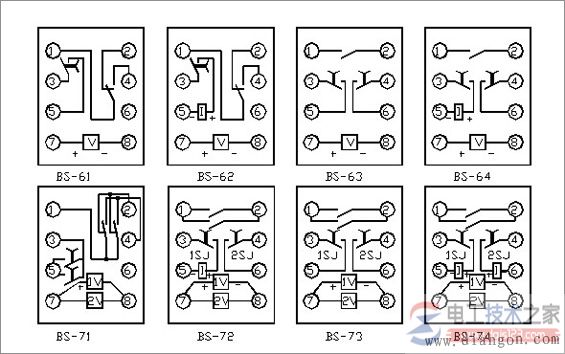

时间继电器实物接线图及接线方式

图1,时间继电器接线图

在交流电路中通常采用空气阻尼型时间继电器,利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。 具体的过程如下:

当线圈通电时,衔铁及托板被铁心吸引而瞬时下移,使瞬时动作触点接通或断开。

但是,活塞杆和杠杆不能透光石跟着衔铁一起下落,经过一段时间之后,火撒感下降到一定位置,便通过杠杆推动延时触点,是动断触点断开,动呵触点闭合。

从线圈通电到延时触点完成动作,这段时间就是继电器的延时时间。

延时时间可以根据螺钉调节空气室进气孔大小来改变,继电器依靠恢复弹力作用而复原。

时间继电器实物接线图及接线方式

图2,时间继电器接线图

时间继电器的接线方法有几种:

控制接线、工作控制、功能理解、负载接线、工作原理等不同的影响因素接线的方法不一样,时间继电器一般都是专业的人事咋把弄,如果是外行的人,很容易被一串串的数字弄昏头的。

时间继电器实物接线图及接线方式

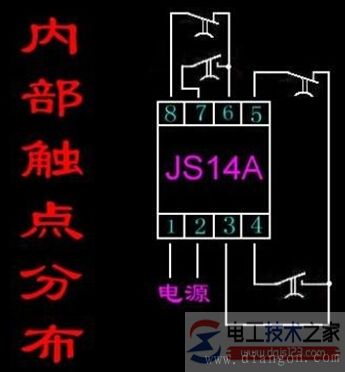

图3,内部触点分布

1,2是电源,第一组3,4是常开,3,5是常闭,,,第二组6,7是常开,68是常闭

附1,一个接近开关与时间继电器控制电灯的实物接线图

时间继电器实物接线图及接线方式

接近开关继电器电磁阀,控制气缸的接线:电器清单:接近开关、电磁阀、继电器、开关。接近开关接继电器线圈,继电器常开触点接电磁阀。开关控制继电器的动作。

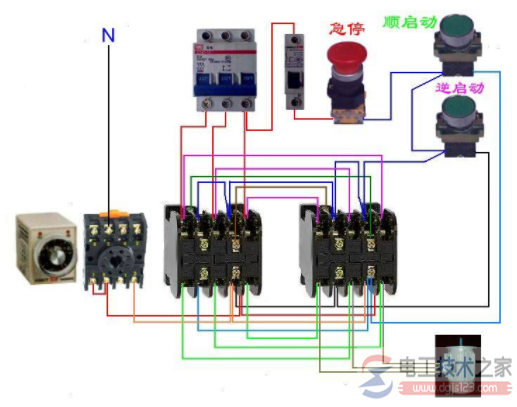

一个时间继电器控制循环电路图,如下:

时间继电器实物接线图及接线方式
