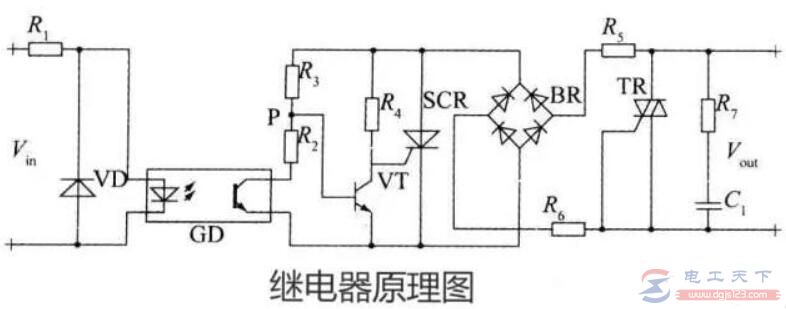

本文介绍了继电器的工作原理,在继电器中集成电路的电流较小,难以完成继电器的吸合操作,需要对继电器进行驱动,这里分享了电磁式继电器的原理图,并介绍了继电器的继电特性,一起来学习下。
继电器是一种当输入量变化到某一定值时,其触头(或电路)即接通或分断交直流小容量控制回路。
由永久磁铁保持释放状态,加上工作电压后,电磁感应使衔铁与永久磁铁产生吸引和排斥力矩,产生向下的运动,最后达到吸合状态。

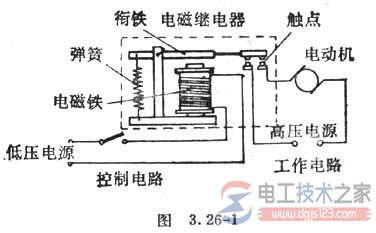

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。
当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)释放。这样吸合、释放,从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
继电器的输入信号 x 从零连续增加达到衔铁开始吸合时的动作值 xx,继电器的输出信号立刻从 y=0 跳跃y=ym,即常开触点从断到通。
一旦触点闭合,输入量 x 继续增大,输出信号 y 将不再起变化。当输入量 x 从某一大于 xx 值下降到xf,继电器开始释放,常开触点断开。
熊掌把继电器的这种特性叫做继电特性,也叫继电器的输入-输出特性。
以上介绍了继电器的工作原理,以及电磁式继电器的原理图,继电器的继电特性等知识,希望对大家有所帮助。
