时间继电器线圈及瞬动触点符号图解

有关时间继电器线圈与瞬动触点符号的知识，时间继电器在电器原理图中的符号及解释，时间继电器的符号分为常规符号和延时触点符号。

时间继电器线圈及瞬动触点符号

图 时间继电器线圈及瞬动触点符号

断电延时型时间继电器的原理与此类似。

时间继电器在电器原理图中的符号及解释：

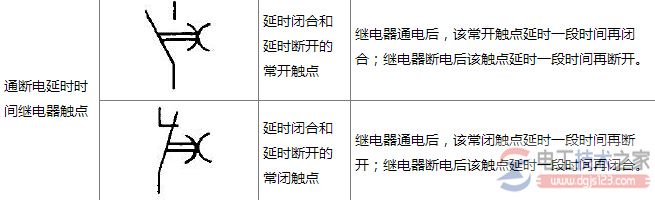

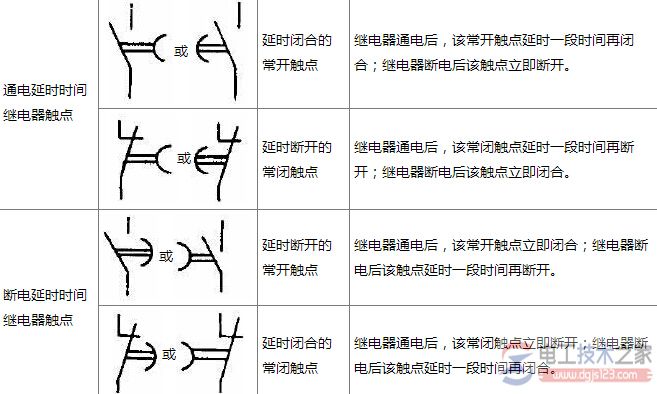

表1时间继电器延时触点符号

时间继电器的符号分为常规符号和延时触点符号，由于在后续课程中需要使用，而其中的延时触点符号样式、名称、作用一一对应，种类较多，因此请同学们对此部分加强记忆。

为便于记忆延时符号形状，可把握如下规律：

中的半圆弧可假想成气动外形，当触点朝圆弧内凹方向运动时，空气阻力较大，会运动得慢些，此方向会有延时；反之，当触点朝圆弧外凸方向运动时，空气阻力小，可瞬时动作。
