交流接触器的工作原理
交流接触器是利用电磁吸力与弹簧弹力配合动作,使触头闭合或分断,以控制电路的分断的。

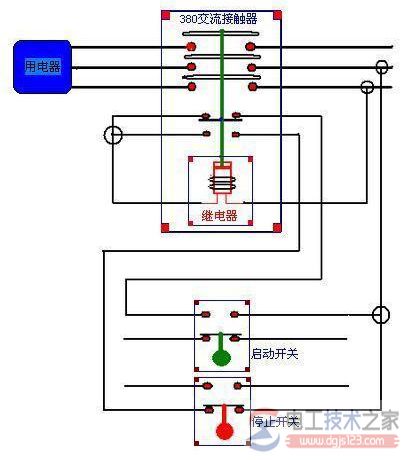

其形、结构示意图及图形符号如下图。交流接触器有两种工作状态:失电状态(释放状态)和得电状态(动作状态)。
当吸引线圈得电后,衔铁被吸合,各个动合触头闭合,动断触头分断,接触器处于得电状态。
当吸引线圈失电后,衔铁释放,在恢复弹簧的作用下,衔铁和所有触头都恢复常态, 接触器处于失电状态。
