交流接触器实物电气符号与技术参数

有关交流接触器实物图与电气符号，电磁式接触器的结构及工作原理，以及接触器的主要技术参数，并介绍了交流接触器的选择方法。

交流接触器的实物电气符号

一、交流接触器

交流接触器(AC contactor)是一种用于中远距离频繁地接通与断开交直流主电路及大容量控制电路的一种自动开关电器。

(a)交流接触器实物图

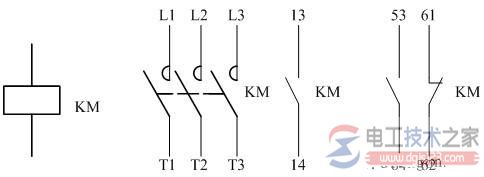

(b)交流接触器电气符号

图1：交流接触器

二、电磁式接触器的原理

接触器的线圈通电后产生磁场，吸引铁芯克服弹簧压力带动接触器的动触头向静触头运动，使两触头紧密吸合，使线路接通。

接触器的线圈停电后，磁场消失，在弹簧作用下，铁芯带动接触器的动触头，经瞬时灭弧后离开静触头，使线路断开。

特点：动作快、通断能力强、使用广泛、安全、经济。

三、接触器的技术参数

有极数和电流种类，额定工作电压、额定工作电流(或额定控制功率)，额定通断能力，线圈额定电压，允许操作频率，机械寿命和电寿命，接触器线圈的起动功率和吸持功率，使用类别等。

四、交流接触器的选择

1)接触器极数和电流种类的确定。

2)根据接触器所控制负载的工作任务来选择相应使用类别的接触器。

3)根据负载功率和操作情况来确定接触器主触头的电流等级。

4)根据接触器主触头接通与分断主电路电压等级来决定接触器的额定电压。

5)接触器吸引线圈的额定电压应由所接控制电路电压确定。接触器触头数和种类应满足主电路和控制电路的要求。
