交流接触器的接线方法与注意事项

有关交流接触器的接线方法，交流接触器进行电路接线时，L1 L2 5 L3 接电源进线，T1 T2 T3 作为出线接用电负载，电动机直接启动的一次电路和二次电路。

交流接触器的接线方法

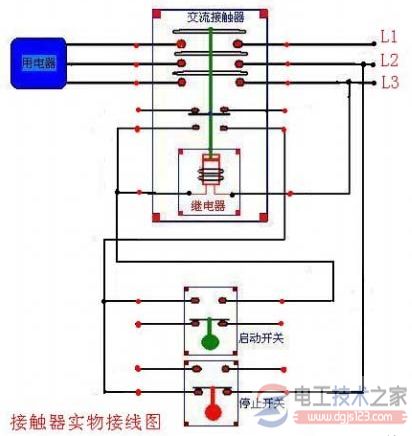

L1 L2 5 L3 接电源进线，T1 T2 T3 作为出线接用电负载，然后就将A2与22NC并在一起与21NC并联接在起动按钮两端，线圈的另一线端A1接L3（如果接触器线圈电压是220V时就零线），停止按钮一端接L1，注意停止按钮的另一端与起动按钮一端串接。

常见的交流接触器接法：

一、一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。

输出和输入是对应的，如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。

二、交流接触器的原理。

它是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，一看就知道。

注意外加电源的电压是多少（220V或380V），一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制，根据原理理一下线路就可以了。

图1

图2

电动机直接启动电路，选用交流接触器作主开关，不推荐用胶盖开关合闸启动。那样安全性较差，会产生弧光烧人的事故。

电动机直接启动的一次电路和二次电路分别见图2和图3。

所谓一次电路，是电动机绕组工作电流经过的电路元件和导线：二次电路是保证设备正常运行不可缺少的辅助电路．二次电路的主要功能有控制、测量、信号和保护等。使电动机启动运行和停止运行的电路是二次电路的控制功能电路；电压、电流、功率及功率因数等电参数的测量显示是其测量功能；运行和停止指示灯、异常报警声响等是二次信号回路的电路元件：热继电器、电动机保护器等元件可以实现电动机保护功能。下面具体分析电动机直接启动电路的工作过程。

图2中，三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。QS的作用是在检修时断开电源．使受检修电路与电源之间有一个明显的断开点，保证检修人员的安全。FU是一次回路的保护用熔断器。准备启动电动机时，首先合上刀开关QS，之后如果交流接触器KM主触点闭合,则电动机得电运行：接触器主触点断开，电动机停止运行。接触器触点闭合与否．则受二次电路控制。

图3中．FUl和FU2是二次熔断器． SBl是停止按钮．SB2是启动按钮．FH是热继电器的保护输出触点。按下SB2。

交流接触器KMl的线圈得电，其主触点闭合，电动机开始运行。同时，接触器的辅助触点KMl-1也闭合。它使接触器线圈获得持续的工作电源，接触器的吸合状态得以保持。习惯上将辅助触点KMl一1称做自保(持)触点。

电动机运行中．若因故出现过流或短路等异常情况，热继电器FH(见图2)内部的双金属片会因电流过大而热变形，在一定时限内使其保护触点FH(见图2)动作断开，致使接触器线圈失电，接触器主触点断开，电动机停止运行，保护电动机不被过电流烧坏。保护动作后，接触器的辅助触点KMl-1断开，电动机保持在停运状态。

电动机运行中如果按下SBl．电动机同样会停止运行，其动作过程与热保护的动作过程相同。

停止指示绿灯HG和运行指示红灯HR分别受接触器的常‘利(动断)或常开(动合)辅助触点KMl-2、KMl一3控制，用作信号指示。电流互感器TA的二次线圈串接电流表PA，电压表PV则直接接在电源线上，它们对电动机的运行电流和电压进行。

图3中导线"丁"字形连接的地方无"·"也可。电工图纸中一般无"·"。其实，该处画圆点与否，都符合国标GB4728《电气图用图形符号》的要求，只是在不同的应用领域有各自的画图习惯而已。

图3
