380V接触器全压启动电路保护器的常见故障

有关380V接触器全压启动电路保护器的常见故障，介绍了该电路保护器的工作原理，相关电器元件，包括交流接触器、断路器的选择，以及常见故障的排除方法等。

380V接触器全压启动电路保护器故障

1、工作原理

该电路保护器电源220V，接触器KM线圈电压为380V。当按下按钮SB2，交流接触器KM线圈得电，吸合动作且其辅助常开触点KM1闭合自锁，其主触点KM212闭合，三相电源接通，电动机M运转。当须停机时，按下停止按钮SBI．电动机便停止运行。

当电动机发生断相、过载等故障时，保护器动作跳闸，其常闭保护触点((3)、(4))断开，切断控制电路电源，电动机M停止运行，故障指示灯HI,R点亮。

2、电器选择

断路器QF选用三极10A，型号D247-63；交流接触器选用CDC10-10．线圈电压380V；保护器用JDB-LQ-TQ/2型；三相异步电动机选用型号为Y90S-6．额定功率0.75kW．额定电流2.3A．转速910r/min。

3、常见故障排除

(1)按动按钮SB2．接触器KM不吸合。可能原因为熔断器FU熔断：按钮SB1或SB2触点接触不良；接触器线圈KM断路；保护器常闭保护触点((3)、(4))损坏。

若是按钮SB1或SB2触点接触不良，不能导电接通线圈KM电源，可擦磨触点表面，使其接触电阻小于lΩ即可。若是接触器KM线圈断路，万用表测量其阻值为无穷大，可更换新接触器。

如果经以上处理，仍不能排除故障，而又不是保护器动作，应检测保护器保护触点((3)、(4))，若不导通应更换保护器。

(2)按动SB2．保护器动作跳闸，故障指示灯点亮。这种情况应该为主电路断相所致，分别检查主电路，可检查断路器，如发现断路器的一个输出触点试电笔氖管不亮，确定为断路器内部断路，将断路器更换，按保护器复位键复位，重新唐动电动机恢复正常工作。

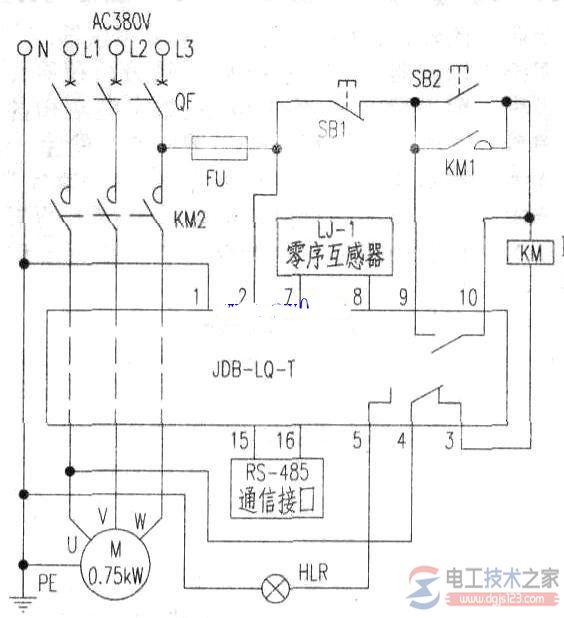

附图：
