【图】电流互感器的几种接线图入门

有关电流互感器的几种接线图，包括单相接线、星形接线与不完全星形接线的接线图，并举了一个不完全星形接线的例子，供大家学习电流互感器的接线方法。

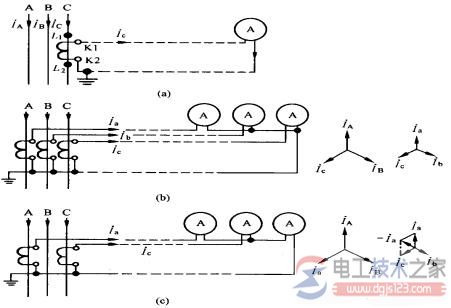

电流互感器的几种接线图

1、单相接线，见图(a)，常用于三相对称负荷的电路，只测量一相电流。

2、星形接线，见图(b)，可测量三相负荷电流，监视各相负荷的不对称情况。

3、不完全星形接线，见图(c)，广泛用于三相负荷平衡或不平衡的电路中。

例如，三相两元件功率表或电能表，便可用不完全星形接线，流过公共导线上的电流为A、C两相电流的相量和为这Ia+Ic=-Ib。
