电流互感器的11种应用电路分析

有关电流互感器的11种应用电路，有关电流互感器应用电路的图例解析，包括差接法、二极管电压钳位、利用电流互感器倒用升流、负序电流过滤器的电机断相保护电路、三次谐波电流等。

11种电流互感器的应用电路

图3：为差接法，用二只互感器反相连接能反应对称过荷和三相短路的常用电路，若用在电机保护电路中使用，效果较差，但使用元器件最少。为提高灵敏度，后面可接信号放大电路，推动电子线路工作。

图4：为避免在电子线路应用中出现高电压的保护，最简单方法就是用二极管将电压钳位，钳位电压由串联的二极管数量决定。如使用稳压管和压敏电阻，效果将更好。

图5：该电路可在电机启动时，因电源电压降低，消除接触器线圈Ｆ吸合不牢的现象（互感器的次级电压将和控制电路的电源电压叠加，注意接线是有极性的）。

图6：利用电流互感器倒用升流，作为低阻抗电器元件，可用于电流继电器、热继电器等的试验。(电工天下 www.dgjs123.com)制作时穿入导线截面积一定要大，长度尽可能短，若增加匝数，电流也会增大。最好选用大变比、大容量互感器，对150ＶＡ的互感器，当总阻为6Ω时，电压可达30伏。注意：在次级升压过程中，电流表读数不能超过5安。

图７：测定电流互感器的伏安特性电路。按图示逐渐升压，当电流增加，电压表读数不再变化时，就是磁饱和的状态。只需测量伏安对应的数据，即可画出伏安特性曲线。

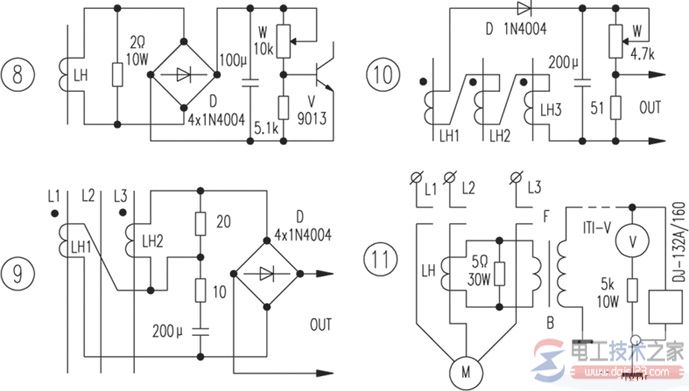

图8：是一种用互感器从线路上取出反映电流变化的控制信号，若增加一次绕组的匝数，可使信号增强。

图9：是一种负序电流过滤器的电机断相保护电路。当一相断线时，负序电流上升，若互感器次级接有移相元件组合的电流滤波器，就可把负序电流输出。互感器应使用具有矩形磁特性的磁环制作，次级线圈一般应在几百匝左右。

图10：是一种三次谐波电流，电机断相保护电路。因为三次谐波是同相位的，故也称作零序电流保护电路。电流互感器不是线性的，而是快速饱和的，所以铁心要使用铁氧磁环制作。

图11：利用电流互感器作为单线遥测的互感器。变压器Ｂ可用输出变压器反接代替，控制室的电压表刻度应改成标定的电流刻度。电压继电器可作报警信号或跳闸开关。一般遥控距离可达数百米。
