电流互感器与三相三线有功电能表的接线图
来源：电工天下时间：2021-05-30 05:41:07 作者：老电工手机版>>
分享一个三相三线有功电能表的接线图，电流互感器与三相三线有功电能表的接线方法，第三相电流互感器的正负极接反造成电能表反转，计量错误，将第三相电流互感器二次侧反接即可。
电流互感器与三相三线有功电能表的接线图

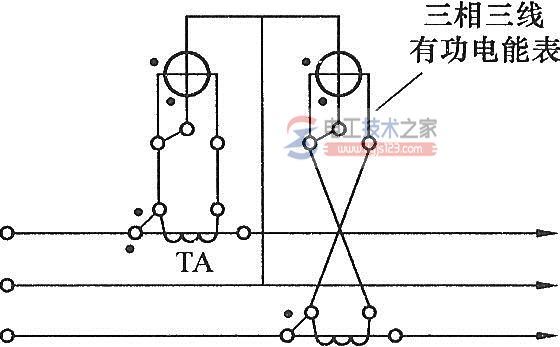

1、错误接线图如图：
主要是第三相电流互感器的正负极接反造成电能表反转，计量错误。
2、正确接法：将第三相电流互感器二次侧反接即可。
