自然接地体与人工接地体的埋设安装要求

有关自然接地体与人工接地体的埋设安装要求，接地装置是接地体（极）和接地线的总称，自然接地体至少应有两根导体在不同地点与接地网相连，人工接地体宜采用垂直接地体，多岩石地区可采用水平接地体。

自然接地体与人工接地体的埋设要求

接地装置是接地体（极）和接地线的总称，运行中电气设备的接地装置应当始终保持良好状态。

1、自然接地体

自然接地体是用于其他目的，且与土壤保持紧密接触的金属导体。利用自然接地体不但可以节省钢材和施工费用，还可以降低接地电阻和等化地面及设备间的电位。

如果有条件，应当优先利用自然接地体。当自然接地体的接地电阻符合要求时，可不敷设人工接地体（发电厂和变电所除外）。

自然接地体至少应有两根导体在不同地点与接地网相连（线路杆塔除外）。利用自来水管及电缆的铅、铝包皮作接地体时，必须取得主管部门同意，以便互相配合施工和检修。

2、人工接地体

人工接地体可采用钢管、角钢、圆钢或废钢铁等材料制成。人工接地体宜采用垂直接地体，多岩石地区可采用水平接地体。

垂直埋设的接地体可采用直径为40～50mm的钢管或40mm×40mm×4mm至50mm×50mm×5mm的角钢。垂直接地体可以成排布置，也可以作环形布置。

水平埋设的接地体可采用4Omm×4mm的扁钢或直径为16mm的圆钢，水平接地体多呈放射形布置，也可成排布置或环形布置。

为了保证足够的机械强度，并考虑到防腐蚀的要求，钢质接地体的最小尺寸如下表。

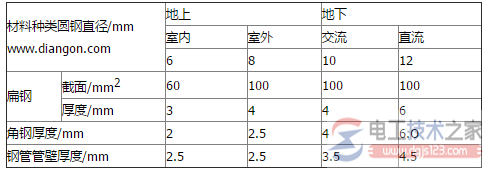

表1 钢质接地体和接地线的最小尺寸

电力线路杆塔接地体引出线应镀锌，截面积不得小于50mm2。
