配电柜电能表的安装要求是什么?

作者:老电工时间:2020-07-30 09:39:55

有关配电柜电能表的安装要求,电能表安装时对二次回路的要求,不允许安装电能表的场所,安装配电柜电能表时的注意事项等。

配电柜电能表的安装要求

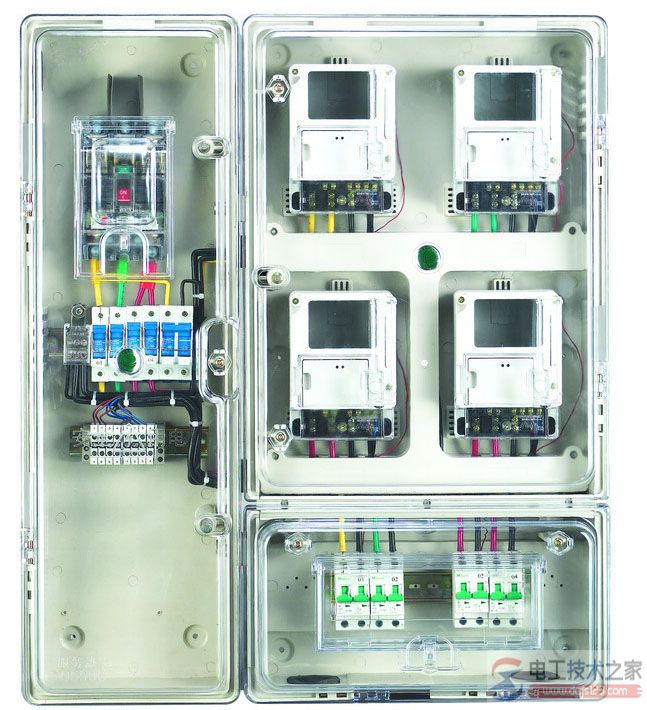

配电柜电能表

装在开关柜上:高度以1.4~1.7米为宜,不允许低于0.4米。

装表地点的温度应在0~40℃之间。对加热系统的距离不得小于0.5米,一般不得装在室外。

安装应垂直,倾斜度不得大于10。

当几只表装在一起时,表间距离不应小于60毫米。

表若经过电流互感器安装,则二次回路应于继电保护回路分开。电流二次应采用绝缘铜线,截面不小于2.5mm2。

对计量二次回路的要求:

对计量用的电流、电压互感器二次回路导线必须使用铜线。配电柜电能表的安装要求

电压二次回路导线的截面不得小于1.5mm2;电流二次回路的导线截面不得小于2.5mm2。

计量用电压互感器,规定二次回路电压降不得超过二次额定电压的0.5%;对于I类用户则要求电压降不超过额定电压的0.25%。

下列场合不允许安装电能表:

1、在易燃易爆的危险场所。

2、有腐蚀性气体或高温的危险场所。

3、有磁场影响及多灰尘的地方。

附1,配电柜的电能表安装要求

由于配电柜电能表是一种汁量器具,其安装地点和安装质址直接影响计最的准确性。

因此,安装配电柜电能表时的注意事项

1)电能表安装在沮度为0-40 C、干燥、无振动、无强磁场、无腐蚀性气体的非爆炸和非易燃场所.距热力管道至少0.5m.

2)配电柜多只电能表并列安装时,两表间的中心距离不得小于200mm。电工天下

3)电能表中心至地面一般为1.5--1.8m;装在立式盘上或成套开关柜内时,至地面不低于0. 7m:除成套开关柜外,电能表上方一般不得装经常操作的电器。

4)电能表应装在明显的地点,以便于读数和监视:室内表箱门应装玻璃.装于公共场所的表箱应上锁.

5)电能表箱装于室外时,应采取防雨水侵人措施.(www.dgjs123.com)表箱顶部沿箱f7处呈波形,其前后械应超出表箱100mm.

6)不同电价的用电线路应分别装表,同一电价的线路可合并装表。配电柜电能表的安装要求

7)配电柜电能表应垂直安装,前后左右的倾斜度不得超过2:否则会影响计盆的准确度。

8)接至电能表的导线中间不应有接头,端子板上的接线要准确可靠、接触良好。每根接头都要按设计规定编上号,以便检查线路。
