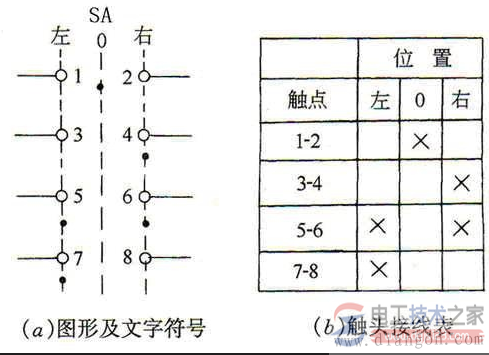

有关万能转换开关的接线实物图,左边是万能转换开关的接线图,右边是触点闭合表,往左旋转触点5-6、7-8、触点闭合,往右旋转触点5-6、3-4、触点闭合。
万能转换开关的接线图:左边是万能转换开关的接线图,右边是触点闭合表。
1、在零位时1、2触点闭合。
2、往左旋转触点5-6、7-8、触点闭合。
3、往右旋转触点5-6、3-4、触点闭合。
