单开三控开关接线图及接线方式

作者:老电工时间:2020-03-24 09:25:16

有关单开三控开关的接线图,只要把一火接到进线端子即COM上再连通起来,三根控制线全接到三个L1或三个L2上即可,这就是单开三控开关的接线方法。

单开三控开关的接线图

单开三控开关接线图

1、单开三控开关

指一个开关上面有三个按钮,每个按钮控制一路线或一个灯。

单开三控开关接线图

2、9个孔说明是三开双控开关,可以当做单控使用,其中标有L1或L2的孔用不上,只要把一火接到进线端子即COM上再连通起来,三根控制线全接到三个L1或三个L2上即可。

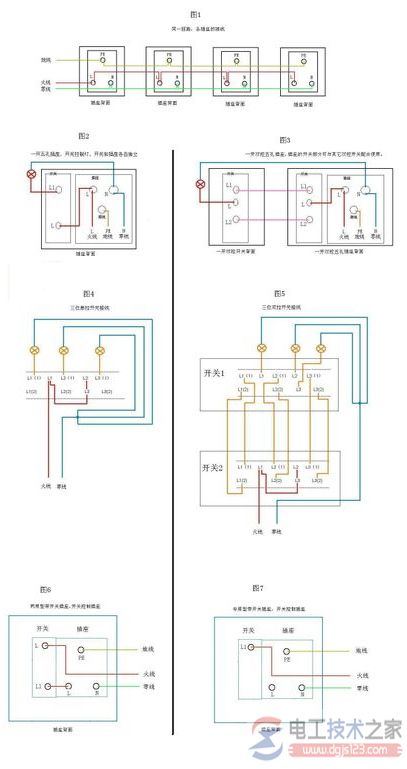

注意看图4部分。
