电灯开关单开双控与双开单控的接线图

电灯开关的接线方式，在不同的需求场景下，会采用单开双控或双开单控等不同的接线方法，这里介绍下电灯开关单开双控与双开单控的接线图，通过实例掌握下电灯开关的接线方法。

单开双控与双开单控的接线图

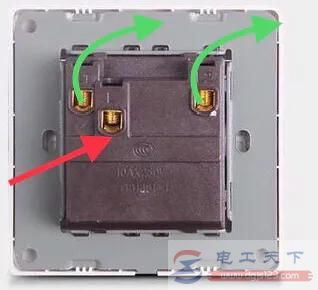

电灯开关上有三个孔（L L1 L2），有二种接线方法，一是单开双控，二是双开单控。

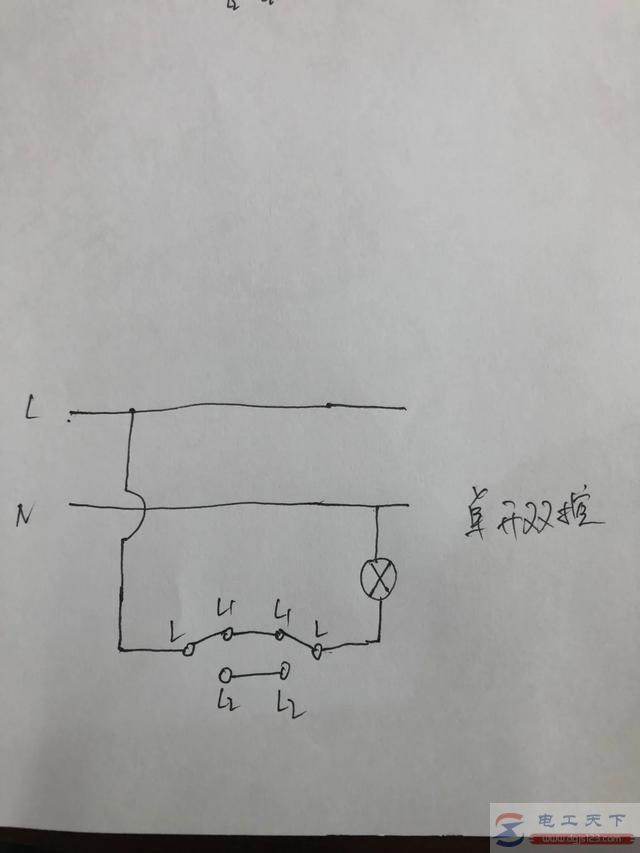

1、单开双控的接线方法

通过两个单开关接线，控制一个灯。一般用于两个远距离的房间同时控制一盏灯，比如床头柜和卧室门口。

接线图如下：

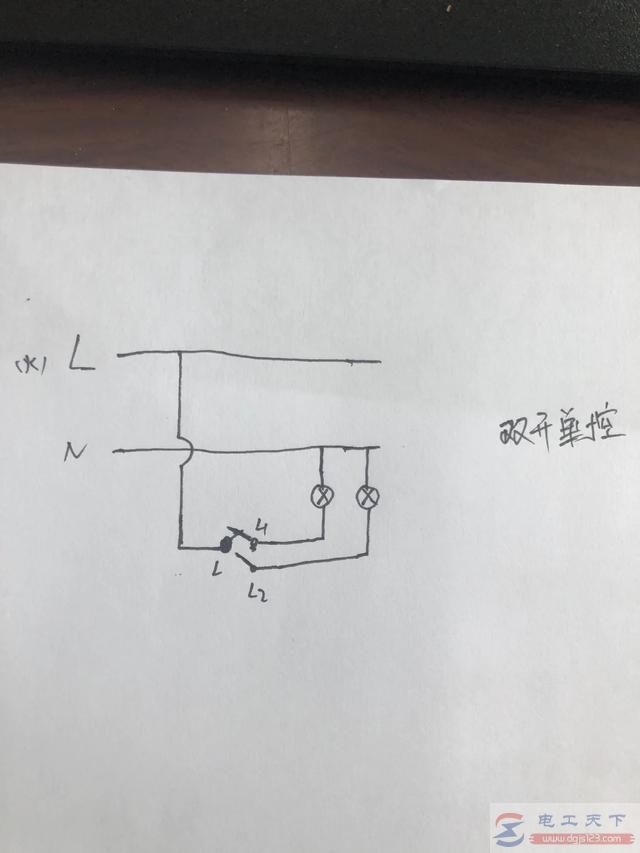

2、双开单控的接线方法

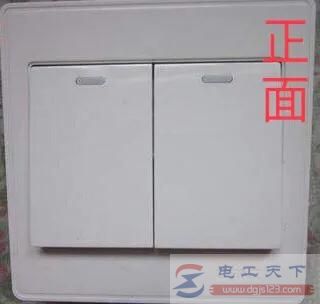

一个整体开关上有两个按键，分别控制两个灯。

接线图如下：
