卧室灯三控接线图:三个开关控制一盏灯的接线方法

作者:老电工2020年11月26日 10:44

在卧室装修时为了晚上开关灯方便,都会把卧室的灯做成双控的,在卧室门口可以开关灯,在床头也可以控制,不过还是把卧室灯做三开最好,下面就来看下三个开关控制一盏灯的接线方法。

卧室灯三控接线图(三个开关控制一盏灯)

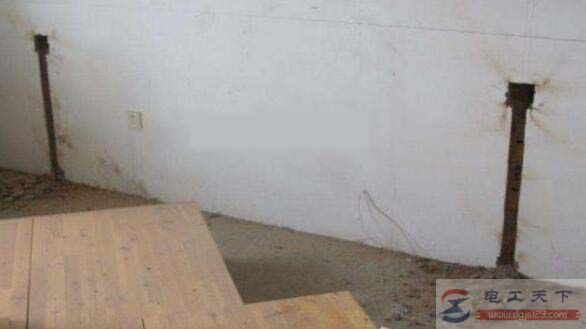

1.在卧室床头两边设计好床头两边开关的位置,开好线槽。

卧室灯三控接线图:三个开关控制一盏灯的接线方法

2.开好卧室门口开关线槽,安装好开关。

卧室灯三控接线图:三个开关控制一盏灯的接线方法

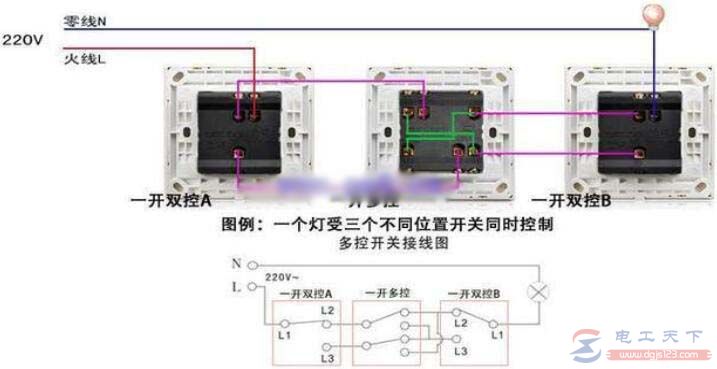

3.上接线图,按下图接线就可以实现三控。

卧室灯三控接线图:三个开关控制一盏灯的接线方法

以上就是卧室灯三控的接线方法,希望对大家有所帮助。
