楼梯灯两个开关控制接线图

一例楼梯灯两个开关控制一盏灯的接线图

家里楼梯间的照明灯,双控开关是一个按钮的开关,不是三相电却要接三条线,以实现楼梯灯在楼下楼上均能随意开关,两个开关控制一个节能灯。

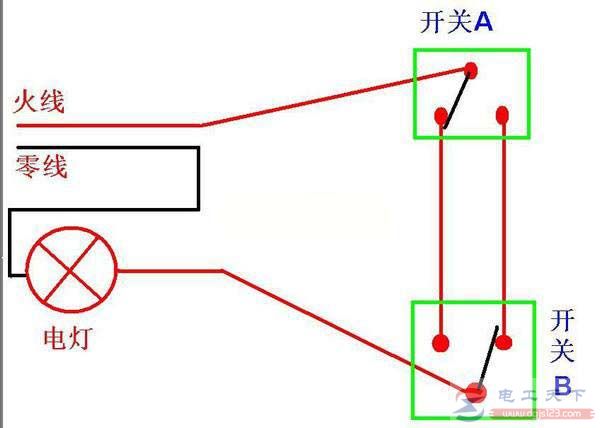

以下是接线图:

一例楼梯灯两个开关控制一盏灯的接线图

以上双控开关的接线方法,将一个双控开关的中间接线柱连接火线,另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片),然后连接来回线,即是用两条绿色导线任意连接上下两个接线柱,零线直接接到灯头的另一个触点(或螺口灯头的螺纹)。

一例楼梯灯两个开关控制一盏灯的接线图

零线直接接灯头上,进线火线接进楼上(或下)开关中的中间点单个双掷开关,再引双线到楼下(楼下)单个双掷开关上,中间点接线后联至电灯上。

楼梯灯双控开关的电路图一例

楼梯灯双控开关的电路图一例

适用于楼梯间的双控开关,在楼梯的不同地方来控制电灯的开与关,就会用到双控开关,这里介绍一个楼梯灯双控开关的电路图,供大家学习参考。

一例楼梯灯双控开关的接线实物图

家用单开双控开关电路图,一例楼梯灯双控开关的接线实物图

有关家用双控开关的接线方法,在有楼梯的房子中,怎么来实现一灯多控,这就需要用到单开双控电路了,这里分享一例楼梯灯双控开关的接线实物图,来学习下单开双控、双开双控的接线方法。
