一文看懂两个开关控制一盏灯的高清接线图(多图)

作者:老电工时间:2020-11-14 08:49:56

两个开关控制一个灯,在实际的接线电路中经常会碰到,其实一灯三控有三种接法,但不推荐第三种火线零线进开关,这里介绍一种稍微费线但却是安全又实用的接线方法,分享一例两个开关控制一盏灯的高清接线图,一起来看下。

两个开关控一灯的接线图

准备工作:两个单联双控开关

1、开关结构

一文看懂两个开关控制一盏灯的高清接线图(多图)

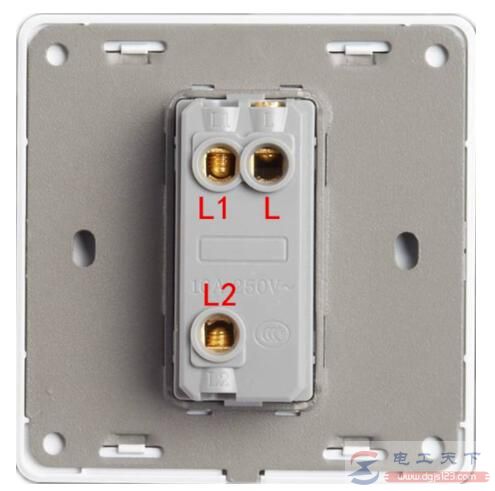

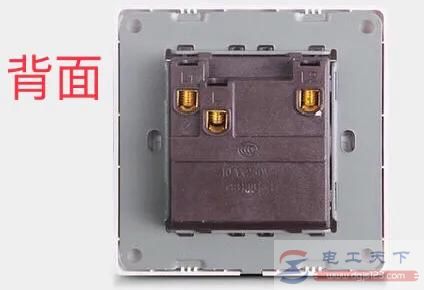

图1:单联双控开关

2、高清接线图

三个触点,L为公共点,按下开关时L与L1连接同时与L2断开,反之L与L2连接时同时与L1为断开。

一文看懂两个开关控制一盏灯的高清接线图(多图)

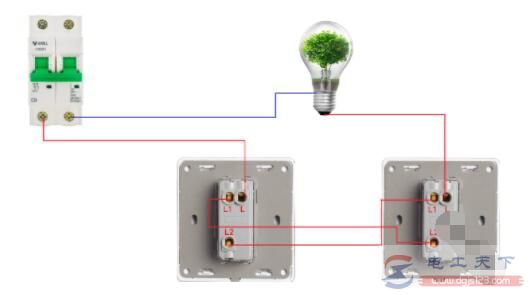

图2:实物连线

开关与灯的接线遵循:零线进灯火线进开关,零线先接灯,火线进开关的L点。不管是几个开关控制几个灯,开关均只是控制火线的通断。

一文看懂两个开关控制一盏灯的高清接线图(多图)

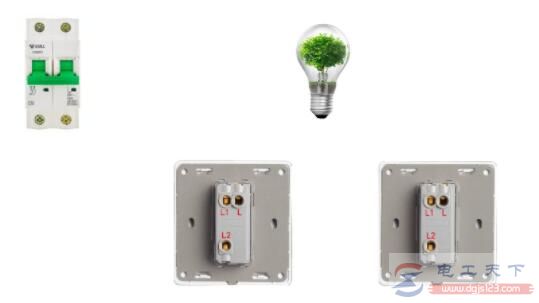

图3:实物图

接线要点:两个开关的L点一个接火线一个接灯的控制线,两个开关的L1互连L2互连。

一文看懂两个开关控制一盏灯的高清接线图(多图)

图4:交叉连接

只要公共点L接线正确,两个开关的L1与L2交叉连接也行。

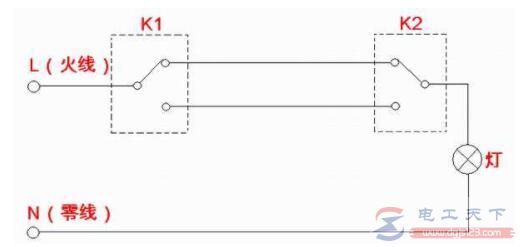

以下是一张电路图:

一文看懂两个开关控制一盏灯的高清接线图(多图)
