一例机柜荧光灯的照明电路图

有关机柜荧光灯实现照明的电路图，在电控柜开门时提供照明，荧光灯（日光灯）的电路接线图是什么样的，一起来看下。

机柜荧光灯照明电路图

一些电控柜要求在门打开时（或夜间）可以提供照明，有时会用荧光灯照明，以下是日光灯照明电路图：

图：荧光灯照明电路

在上图中，照明电路由荧光灯管、辉光启动器、镇流器和开关组成。当需要从二个地方都可以开关照明灯时，其电路如下图：

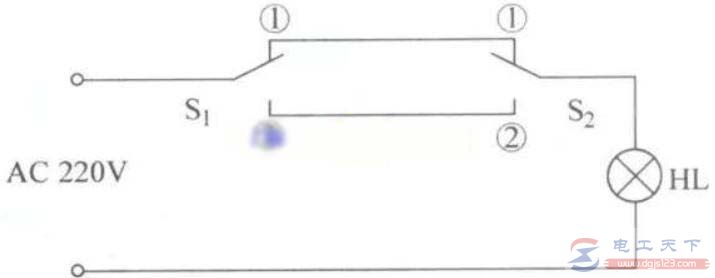

图：两个地方均可以开关照明灯的电路

在上图中，S1和S2是安装在两处的两个开关。当S2在①位置上时，在S1位置的人通过把S1开关扳到不同的位置，就可以随意开关照明灯HL。S1扳到①位置上时，等HL亮，S1在②位置上时，HL灯灭，S1位置的人可以正常开关灯。如果S2在②位置上，则S1位置的人把S1扳到②位置上时照明灯HL亮，S1扳到①位置时HL灯灭。

在S2位置的人控制电灯的原理，同S1位置的原理相同。

4线荧光灯镇流器接线图及安装说明

分享一款4线荧光灯镇流器的接线图，传统日光灯管有两种接线方式，LED日光灯管接线方式，并提供了这款镇流器接线图的安装说明，大家参考下。

单管与多管荧光灯接线图线路图

有关荧光灯的接线图，荧光灯管的线路图接线方法，分为单管荧光灯照明线路，多管荧光灯照明线路（双管荧光灯照明线路、三管荧光灯照明线路）等。

荧光灯(日光灯)的安装方法图解

有关荧光灯(日光灯)的安装方法，荧光灯主要由灯管、镇流器、启辉器兰个主要部件及灯座、启辉器座、开关等构成，光灯管、镇流器、起辉器、灯架及灯座的安装方法。
