4线荧光灯镇流器接线图及安装说明

分享一款4线荧光灯镇流器的接线图，传统日光灯管有两种接线方式，LED日光灯管接线方式，并提供了这款镇流器接线图的安装说明，大家参考下。

4线荧光灯镇流器的接线图

1、传统日光灯管有两种接线方式：电子镇流器、电感镇流器。

接线图如下：

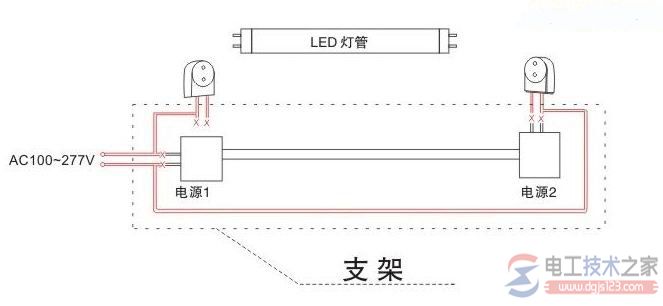

2、LED日光灯管接线方式：去掉镇流器和（或）起辉器，将火线和零线分别接在支架两端，如下图：

安装说明：

1、去掉启辉器和整流器，将市电的火线、零线分别接在支架的左右两端。

2、LED灯管为内置电源，G13接口两插针为短路状态，两端接口均是一致的。
