分享一款三个开关控制一盏灯的接线图,多点控制照明灯或电子电器,接线并不复杂,只是开关较普通开关有些区别,这里提供了三控开关电路接线图。
多点控制照明灯或电子电器,就会用到双控开关电路、三控开关电路等,可实现两地控制或三地控制。
接线并不复杂,只是开关较普通开关有些区别。

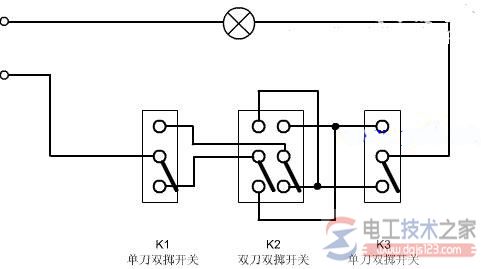

三控开关电路接线图:
