传感器与AI模块接线图

作者:老电工时间:2021-07-19 09:34:29

有关传感器与AI模块的接线图,模拟量模块SF灯亮,读出的模拟量值超限,自己收藏的传感器与AI模块连接接线示意图。

传感器与AI模块接线图

模拟量与模拟量模块,分享一引起模拟量的问题与解决方法。

一、模拟量模块SF灯亮

西门子模拟量输入模块我用的最多是6ES7311-7KF02-0AB0,应用于钢厂的热处理线,主要是监测压力,流量,水位等。记得刚出道时去钢厂调试一套热处理线,当时此模块是安装在一个ET200组成的DP从站柜内,硬件组态下载进去后,SF灯长亮,查阅相关手册才知道SF灯亮表明硬件故障。

后来逐步排查,才解决问题,是量程卡所插的方向与硬件组态中的设置不一致导致。项目交工后,自己请教了下总工程师,总结了一下,对于模块出现SF灯亮的可能原因如下:

1、模块所需24VDC电源未正确接入(经常碰见)

2、前连接器未插到位(在钢厂协助过用户解决通信问题时碰见)

3、总线连接器未连好

4、量程卡所插的方向与硬件组态中的设置不一致(经常碰见)

5、有硬件中断或者诊断中断产生(断线、超限)等,这种情况未碰见过。

二、读出的模拟量值超限

plc在线监控FC105块,通道中的读出7FFF上溢值或者8000下溢值的现象。模块也是6ES7311-7KF02-0AB0,应用于铜厂的污水处理,主要是监测压力,PH,液位,温度等。

有次监控值出现是8000,经检查发现是外部的测温度传感器断线了。还有次监控值出现是7FFF,用户不停地催着我解决,头大了,根本不知道如何解决。当时系统外部的接线完全满足模块要求,仍然出现超限,就致电西门子热线,工程师给出的原因说有可能是信号源接地不好、信号电缆敷设过程中有电磁干扰等原因造成模块M-与Mana间电势差过大,让我逐个排除,听了答复后,当时就觉得和没说一样,只局限于在理论分析上,没有实际的解决之道。后来找客户协商,重新做接地,还是没有解决!后来总工程师告诉我,加了个有源隔离器,才得以解决。

模拟量,重点在于模拟量在使用过程中一定要注意它的使用规范,与它所连接的变送器是几线制?是有源的还是无源的?是隔离的还是非隔离的?具体可参看西门子技术专家崔工所写的抓住一点,模拟量接线问题迎刃而解的故事,受益匪浅,醍醐灌顶。

传感器与AI模块连接接线示意图:

传感器与AI模块接线图1

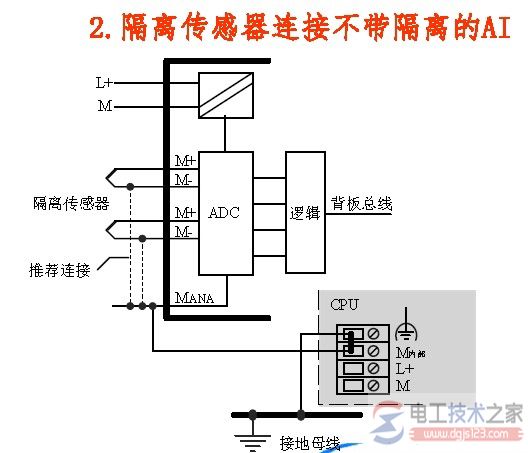

传感器与AI模块接线图2

传感器与AI模块接线图3

传感器与AI模块接线图4

传感器与AI模块接线图5

传感器与AI模块接线图6

传感器与AI模块接线图7

传感器与AI模块接线图8
