如何计算无功补偿容量？电容器无功补偿容量计算公式

如何计算无功补偿容量？

问题：

没目标数值怎么计算？
若以有功负载1KW，功率因数从0.7提高到0.95时，无功补偿电容量：
功率因数从0.7提高到0.95时：
总功率为1KW，视在功率：
S＝P/cosφ＝1/0.7≈1.4(KVA)
cosφ1＝0.7
sinφ1＝0.71(查函数表得)
cosφ2＝0.95
sinφ2＝0.32(查函数表得)
tanφ＝0.35(查函数表得)
Qc＝S(sinφ1－cosφ1×tanφ)＝1.4×(0.71－0.7×0.35)≈0.65(千乏)

无功补偿容量怎么算?

无功补偿，无功功率对供电系统和负载的运行都是十分重要的，电力系统网络元件的阻抗主要是电感性的。

因此，粗略的说，为了输送有功功率，就要求送电端和受电端的电压有一相位差，这在相当宽的范围内可以实现，而为了输送无功功率，则要求两端电压有一幅值差，这只能在很窄的范围内实现，不仅大多数网络元件消耗无功功率，大多数负载也要消耗无功功率，它们所需要的无功功率必须从网络中某个地方获得。

显然，这些无功功率如果都要由发电机提供并经过长距离传送是不合理的，会加大网络损耗，通常也是不可能的，合理的方法应是在需要消耗无功功率的地方产生无功功率，实现就地平衡补偿；早期无功补偿装置的典型代表是同步调相机，其后是并联电容器，近年来静止无功补偿装置(SVC)获得了很大的发展，其典型代表是TCR和TSC，比SVC更先进的现代补偿装置是静止无功发生器(SVG)，它是一种电力电子装置。

提供另外一种不需要函数的算法，一般有个计算器就能计算。
S=√P2-Q2    P=S*cosφ

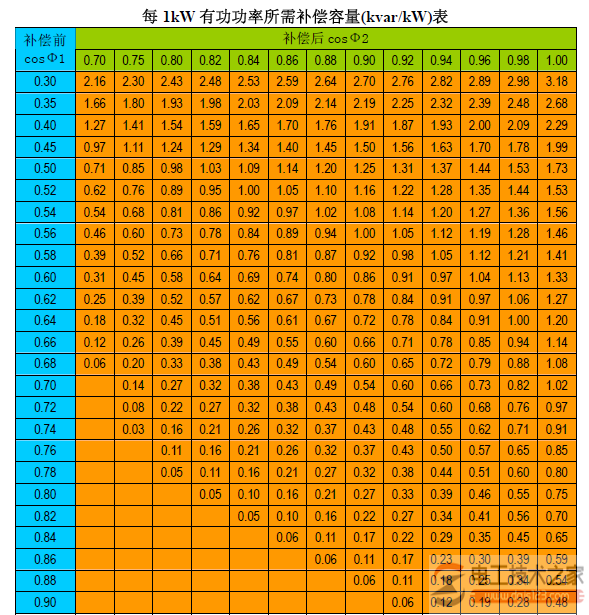

在提供一个补偿表。本来还想提供一个计算软件，但是好像真的不知道怎么插入进去。

怎样计算无功补偿的容量？

在实际使用中，负载常常是变化的，有些参数不固定，怎样才能使选择的无功补偿容量达到补偿要求？

电容器补偿容量计算：

提高功率因数所需补偿电容器的无功功率的容量QK，可根据负载有功功率的大小，负载原有的功率因数cosφ1及提高后的功率因数cosφ来决定，其计算方法如下：
设有功功率为P，无电容器补偿时的功率因数cosφ1，则由功率三角形可知，无电容器补偿时的感性无功功率为：
Q1＝Ptgφ1

并联电容器后，电路的功率因数提高到cosφ，并联电容器后的无功功率为：
Q＝Ptgφ

由电容器补偿的无功功率QK显然应等于负载并联电容器前后的无功功率的改变，即：
QK＝Q1－Q＝Ptgφ1－Ptgφ
＝P(tgφ1－tgφ)(式1)
其中：
tgφ1＝sinφ1／cosφ1＝√1－cos2φ1／cosφ1
tgφ＝sinφ／cosφ＝√1－cos2φ／cosφ
根据(式1)就可以算出要补偿的电容器容量，将：
QK＝U2／XC＝U2／1－ωc＝U2ωc
代入(式1)，有
 U2ωc＝P(tgφ1－tgφ)
C＝P／ωU 2(tgφ1－tgφ) (式2)
