有关双速电动机的控制线路，鼠笼式异步电动机改变极对数调速的控制电路图，接触器控制的双速电动机的控制线路其工作原理，分为低速运行与高速运行二种情况。

双速电动机的控制线路

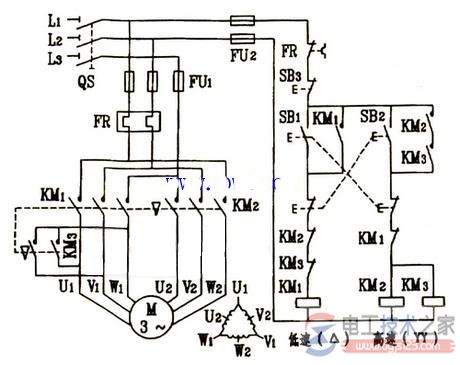

如下图，双速电动机的控制线路。

三相异步电动机调速的三种方法：

这类接触器控制的双速电动机的控制线路其工作原理：合上电源开关QS：

低速运行：按下复合按钮SB1→接触器KM1线圈通电→KM1自锁触头闭合、KM1互锁触头分断对KM2、KM3互锁、KM1主触头闭合→电动机定子绕组作三角形连结电动机低速运转。

高速运行：按下复合按钮SB2→接触器KM1线圈通电→KM1主触头断开、KM1互锁闭合→KM2、KM3线圈通电→KM2、KM3自锁触头闭合、KM2、KM3主触头闭合→电动机M定子绕组作双星形连接，电动机高速运转。

图中手动控制可以由时间继电器自动完成。
