一例电动机点动、单向转动控制线路的电路图

点动控制是指按下按钮，电动机就得电运转，松开按钮，电动机就失电停转。这种控制方法多用于电动葫芦的起重电机控制和车床拖板箱快速移动的电机控制。点动、单向转动控制线路是用按钮接触器来控制电动机运转的最简单的控制线路。

电动机点动及单向转动控制电路图

以下是电动机点动、单向转动控制线路的接线示意图：

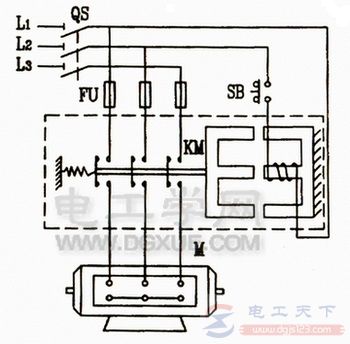

图1：点动正转控制接线电路图

从图中可知点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及 电动机M组成。其中，以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器 KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止，线路工作原理如下：

1、当电动机M需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。

2、按下启动按钮SB,接 触器KM的线圈得电，使衔铁吸合，同时带动接触器KM的三对主触头闭合，电动机M便接通电源启 动运转。

当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，衔铁在复位弹簧作用下复位，带动接触器KM的三对主触头恢复断开，电动机M失电停转。
