电动机正反转点动接触器互锁电路图说明

作者:老电工时间:2019-12-08 10:20:22

分享一个电动机正反转点动接触器互锁的电路图,电动机可逆运行接触器互锁电路,三相电动机的可逆点动电路,一般用于电动卷帘门、电葫芦的控制。

电动机正反转点动接触器互锁电路图

图示:

电动机正反转点动接触器互锁

(图1)电动机可逆运行接触器互锁电路

三相电动机的可逆点动电路,一般用于电动卷帘门、电葫芦的控制。

1、合上空气开关QF接通三相电源。

2、按下正向启动按钮SB1,接触器KM1线圈通电吸合,KM1主触头闭合接通电动机电源,电动机正向运行。KM1的常闭辅助接点断开KM2的电路,实现互锁。

3、按下反向启动按钮SB2,接触器KM2线圈通电吸合,KM2主触头闭合接通电动机电源,电动机反向运行。KM2的常闭辅助接点断开KM1的电路,实现互锁。

4、在运行的过程中,只要松开按钮控制电路立即无电,接触器断电主触头释放,电动机停止运行。

5、电动机的过载保护由热继电器FR完成。

6、按钮可选用绿色和黄色按钮,不可使用红色按钮。

电动机正反转点动接触器互锁

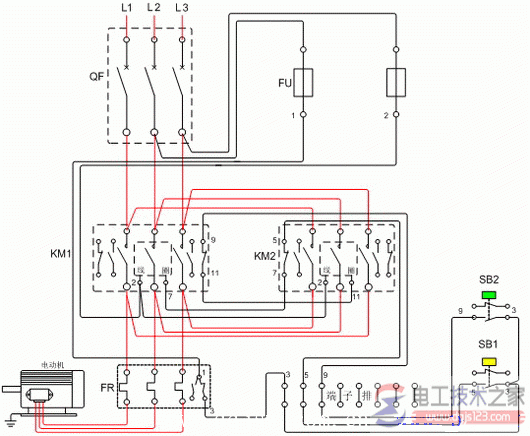

(图2)电动机正反转点动接触器互锁电路接线图(电动机正反转点动接触器互锁电路)
