万用表如何判别三相异步电动机定子绕组首尾端？

有关万用表判别三相异步电动机定子绕组首尾端的方法，判断各相绕组的两个出线端，判断首尾端，分为万用表法与低压交流电源法，用于判断三相异步电动机定子绕组首尾端。

判别三相异步电动机定子绕组首尾端的方法

1、用万用表检查方法之一

①判断各相绕组的两个出线端。

用万用表电阻档分清三相绕组各相的两个线头，并进行假设编号。按图1-1的方法接线。

②判断首尾端。注视万用表（微安档）指针摆动的方向，合上开关瞬间，若指针摆向大于0的一边，则接电池正极的线头与万用表负极所接的线头同为首端或尾端。如指针反向摆动，则接电池正极的线头与万用表正极所接的线头同为首端或尾端。

③再将电池和开关接另一相两个线头，进行测试，就可正确判别各相的首尾端。

图1 万用表检查方法之一

2、用万用表检查方法之二

①判断各相绕组的两个出线端。

用万用表电阻档分清三相绕组各相的两个线头。

②给各相绕组假设编号为U1、U2、V1、V2和W1、W2。

③按图1-2接线，判断首尾端。用手转动电动机转子，如万用表（微安档）指针不动，则证明假设的编号是正确的，若指针有偏转，说明其中有一相首尾端假设编号不对，应逐相对调重测，直至正确为止。

图2 万用表检查方法之二

3、低压交流电源法 三相异步电动机定子绕组首尾端的方法

①判断各相绕组的两个出线端。

用万用表电阻档分清三相绕组各相的两个线头，并进行假设编号。

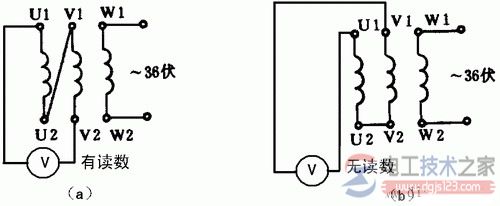

②按图1-3接线。把其中任意两相绕组串联后再与电压表或万用表的交流电压档连接，第三相绕组与36V低压交流电源接通。

③判断首尾端。通电后，若电压表无读数，说明连在一起的两个线头同为首端或尾端。电压表有读数，连在一起的两个线头中一个是首端，另一个是尾端，任定一端为已知首端，同法可定第三相的首尾端。

图3 低压交流电源法
