绕线式异步电动机的转子接线图与接线方法

介绍下绕线式异步电动机的转子接线图，分为鼠笼式转子、绕线式转子两种，绕线式转子异步电动机的转子接线示意图，掌握下其接线方法。

绕线式异步电动机的转子接线图

一、绕线式异步电动机的转子绕组作用

切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩而使电动机旋转。

根据构造的不同分为鼠笼式转子和绕线式转子。

如图1所示。

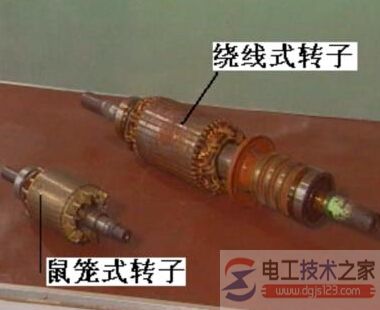

图1转子绕组

1、鼠笼式转子：若去掉转子铁心，整个绕组的外形像一个鼠笼，故称笼型绕组。小型笼型电动机采用铸铝转子绕组，对于100KW以上的电动机采用铜条和铜端环焊接而成。如图2所示。

图2笼型转子

a）笼型绕组 b) 转子外形  c) 铸铝笼型转子

2、绕线式转子：绕线转子绕组与定子绕组相似，也是一个对称的三相绕组，一般接成星形，三个出线头接到转轴的三个集电环（滑环）上，再通过电刷与外电路联接，如图3所示。

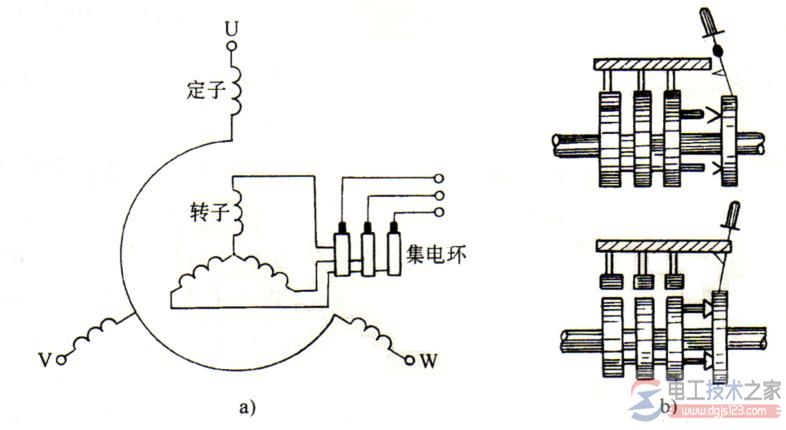

图3绕线式转子异步电动机的转子接线示意图

a）接线图    b)提刷装置
