电动机铭牌参数的含义(图文)

电动机铭牌参数的含义

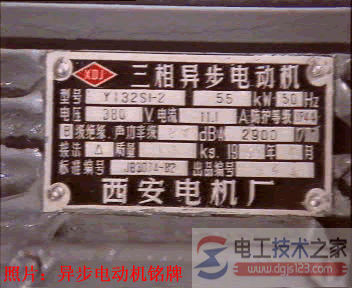

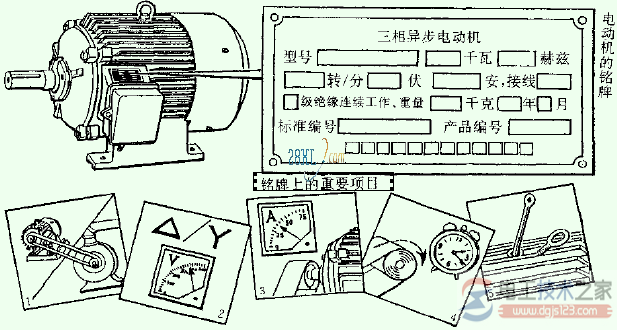

电动机铭牌上的项目

如何看电动机铭牌？

提示：一般电机铭牌上标明的是磁极数，在转速计算公式中是磁极对数，所以要除以2再代入公式计算（交流异步电动机铭牌上主要标记以下数据，并解释其意义如下：
（1）额定功率（ P ）：是电动机轴上的输出功率。
（2）额定电压：指绕组上所加线电压。
（3）额定电流：定子绕组线电流。
（4）额定转数（ r/min ）：额定负载下的转数。
（5）温升：指绝缘等级所耐受超过环境温度 。
（6）工作定额：即电动机允许的工作运行方式。
（7）绕组的接法：Δ或 Y 联结，与额定电压相对应。


1、型号： 电动机型号的命名规则

例如Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。

有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。
