西门子s7-200型plc星三角降压启动电路图详解

有关西门子s7-200型plc星三角降压启动的电路图、控制图，根据工艺要求进行plc电路图设计，根据星三角启动电路图画出流程框架图，根据电路图，流程图和分配好的软元件地址进行编程。

西门子s7-200型plc星三角降压启动电路图

1、星三角降压启动的继电器电路图与控制图

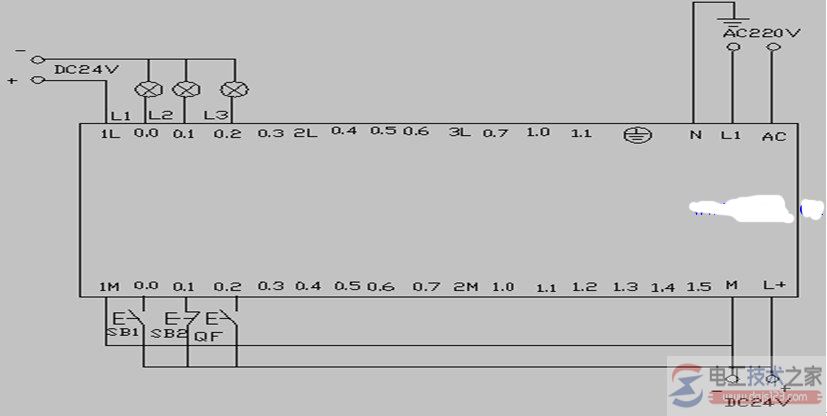

2、plc电路图设计

根据工艺要求进行plc电路图设计：

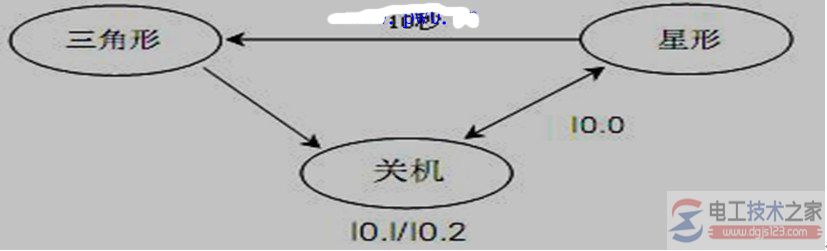

3、根据星三角启动电路图画出流程框架图

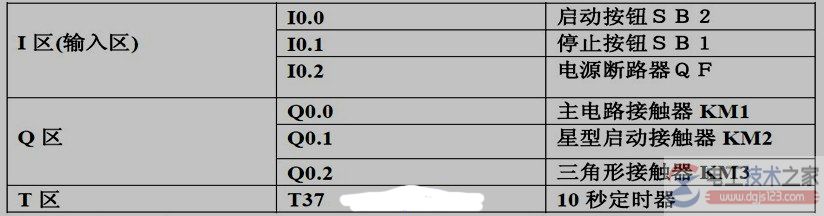

plc软元件地址分配如下:

I区(输入区)

I0.0 启动按钮SB2

I0.1 停止按钮SB1

I0.2 电源断路器QF

Q区

Q0.0 主电路接触器 KM1

Q0.1 星型启动接触器 KM2

Q0.2 三角形接触器 KM3

T区

T37 10秒定时器

4、根据电路图，流程图和分配好的软元件地址进行编程。

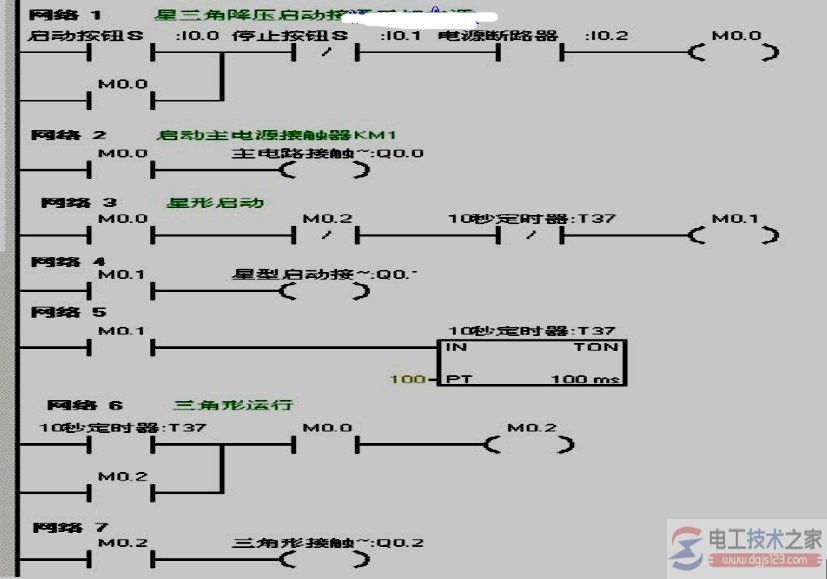

程序参考图：
