电磁阀上的各种字母代表的意思是什么,电磁阀接口处的字母表示该接口的代号,不同厂家使用的代号不尽相同,那么电磁阀上字母的含义究竟是什么,一起来了解下。

一、电磁阀接口处的字母含义

电磁阀接口处的字母是这个接口的代号。不同厂家使用的代号不尽相同。

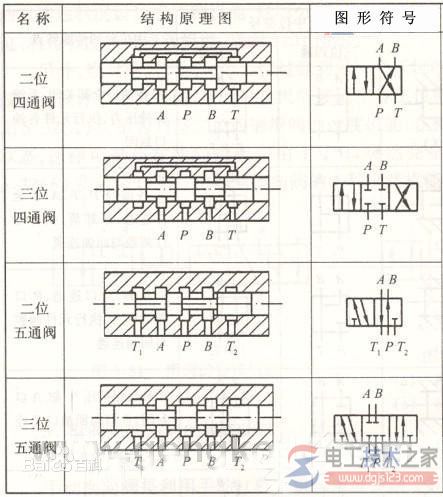

电磁阀各字母代表的意思

大致表示如下:

“P”:压力介质的入口,接气源。

“A”、“B”:电磁阀的输出口,接下游的设备,比如接气缸。

“R”、“S”:电磁阀的泄放口,如果介质是空气,泄放口一般不接管子。介质空气可以直接排入大气。

“Y”、“Z”:电磁阀的气动控制口。其用法有以下几种:

对于带先导阀的电磁阀,如果需要外接先导气源时。具有气动控制功能的电磁阀。由空气进行复位的电磁阀。

有些厂家的产品不用字母标注,而是采用数字标注,其标注的意义与此相似。可查阅电磁阀的说明书。

二、电磁阀的电气符号是什么

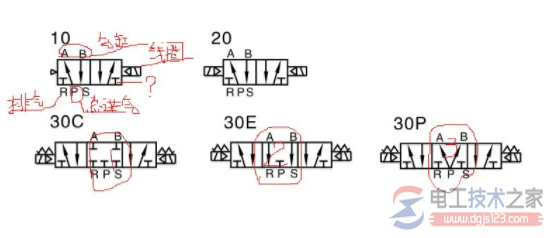

电磁阀符号是指对电磁阀功能进行描述的示意图,通常应用于气动系统设计及产品标识上,以供气动系统设计人员及电磁阀使用者了解产品功能。在设计过程中,常常需要看气路图。各种电磁阀化身为各自相应的气动符号出现在图纸上,这种表示方式,就是电磁阀符号。如图所示:

电磁阀各字母代表的意思

示例及说明:

附图:从上至下从左到右分别是

直动式:两位两通,两位三通常通,两位三通常断

先导式:两位两通,两位三通常通,两位三通常断

两位五通单电控,两位五通双电控

三位五通中封,三位五通中泄,三位五通中压
