电磁阀线圈型号有什么含义,一个电磁阀型号通常分为4段,每一段代表不同的含义,电磁阀线圈型号上表示的意思,包括生产厂家的编号,电磁阀的样式,电磁阀线圈口径等信息。

一、电磁阀线圈型号含义

相关阅读:电磁阀型号规格  电磁阀型号种类,电磁阀常见分类

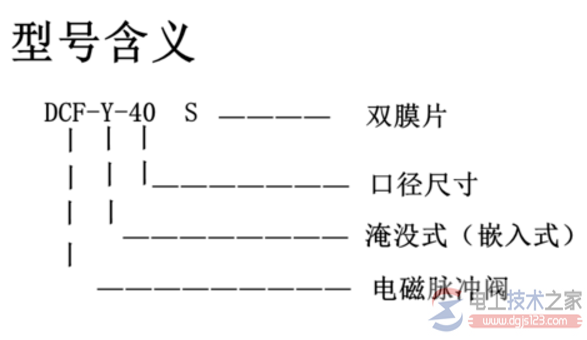

一个电磁阀型号通常都是分4段的,第一段通常用DCF开头,即电磁阀拼音的首字母。这个通常区分生产厂家的编号。

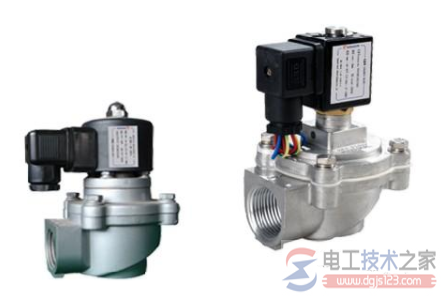

电磁阀线圈型号含义,电磁阀上字母型号什么意思

其次,第二段代表电磁阀的样式。如下图:从左到右分别为

字母“T”的直通阀

字母“Y”的淹没阀

字母“Z”的直角阀

字母"ZM"的外螺纹阀

再者,第三段数字代表其口径,如图:从左到右一般分为

20的6分阀

25的1寸阀

40的1.5寸阀

50的2寸阀

62的2.5寸阀

76和80的3寸阀

102的4寸阀

最后,第四段,数字后的字母“S”代表其为双膜片。数字后无字母代表其为单膜片。

另外:其型号带“FB”标志,代表其为防爆电磁阀。如图:其阀上带有防爆线圈。可以直观的分辨出来。

二、电磁阀型号的意义

电磁阀线圈型号含义,电磁阀上字母型号什么意思

电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用。电磁阀根据不同的分类可以分为直通式、先导式,两位三通、两位五通等。

因此,在选择电磁阀的时候一定要根据工况要求。电磁阀在选型时一般会考虑:直通式还是先导式,两位三通还是两位五通,常闭还是常开,功耗要求多少,电压多少,防爆要求等。
